Результат выполнения конструкторской и технологической разработки.

Разработана оправка (рис. 1) для установки и закрепления деталей, имеющих центральное отверстие. Оправка может применяться при обработке дета­лей на металлорежущем оборудовании, а также при эксплуатации конт­рольно-измерительных приборов.

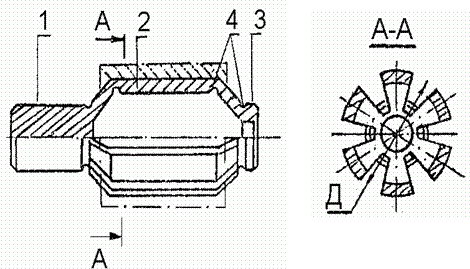

Рис. 1. Оправка

Оправка изготавливается из стали 65Г и представляет го­бой монолит, состоящий из хвостовика 1, центрирующей втулки 2 со сквозными продольными пазами, нажимного цилиндра 3 и конусов, соединяющих хвостовик и нажимной цилиндр с центральной втулкой. Благодаря наличию пазов у конусов, являющихся продолжением про­дольных пазов втулки, и наличию полукруглых цилиндрических кана­вок 4 у оснований конусов, оправка может выполнять роль базирую­щего разжимного-зажимного инструмента при обработке заготовок на металлорежущем оборудовании. После обработки заготовки по наружному диаметру с одной установки могут быть подрезаны оба торца или выполнены на них различные поверхности. Некоторые виды оправок., форма посадочных мест и вид их по­верхностей представ­лены на рис. 2. Поверхности посадочных мест могут быть гладкими и срифлениями; форма посадочных мест центрирующей втулки может быть гладкой, прерывистой, с уступом, ступенчатой (Г, П, У, С) и другой - в осевом сечении, в сечении, перпендикулярном оси, - круглой, шлицевой, многогранной; в зависимости от формы посадоч­ных мест хвостовики оправок могут быть выполнены цилиндрической, конической и другой формы (i-vi).

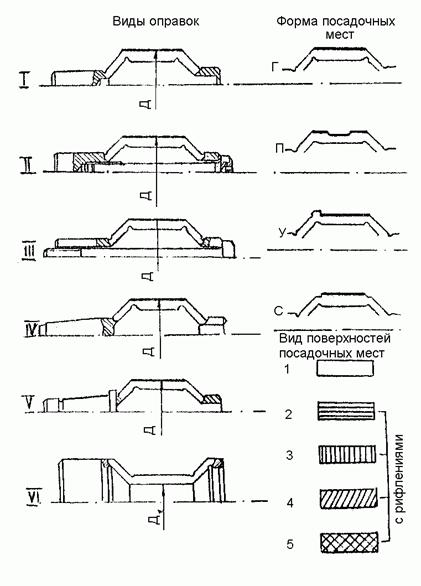

Рис. 2. Виды оправок, форма посадочных мест и вид их поверхностей

Применение оправки позволяет расширить технологические воз­можности металлорежущего оборудования за счет подрезки торцов деталей, повысить точ­ность базирования деталей при обработке и качество изго­товленных деталей.
