Частное техническое решение, имеющее самостоятельное значение.

Гидроподкормщик предназначен для внесения жидких удобрений и химических веществ одновременно с поливной водой из закрытой оросительной системы.

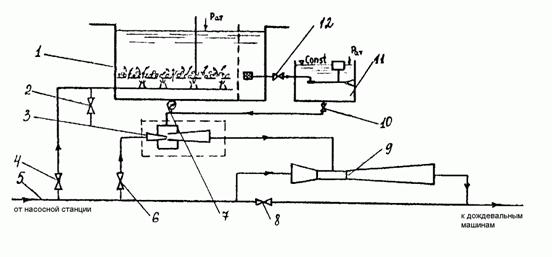

Гидроподкормщик (см. рисунок) установлен перед гидрантом напорного трубопровода 5. Вход струйного аппарата 3 гидравлически соединен посредством вентиля 6 с напорным трубопроводом, выход - с узкой частью трубы Вентури 9, а камера смешения - с емкостью 1 маточного раствора минеральных удобрений через промежуточный бачок 11 с постоянным уровнем и вентили 10,12. На магистрали «бачок - струйный насос» установлен вакуумметр 7. Труба Вентури расположена на байпасе задвижки 8, установленной на напорном трубопроводе. Емкость соединена с напорным трубопроводом посредством вентиля 4, вентиль - с выхлопной трубой автосамосвала или трактора.

Принципиальная схема гидроподкормщика

Принцип работы гидроподкормщика заключается в следующем. Насыщенный раствор минеральных удобрений готовится в емкости, разделенной перегородкой на две секции: загрузочную и заборную.Забор воды в емкости осуществляется от напорного трубопровода оросительной системы под давлением 0,49-0,7 МПа (в зависимости от марки и модификации дождевальной машины). Вода, вытекая че­рез конические сходящиеся насадки, смонтированные у дна емкости, интенсивно перемешивается с частицами удобрений. Для уско­рения процесса растворения удобрений патрубок через вентиль 2 соединен с выхлопной трубой автосамосвала или трактора. В струй­ном аппарате, для работы которого использована энергия ороси­тельной воды, происходят засасывание насыщенного раствора из емкости через промежуточный бачок постоянного уровня и смешива­ние рабочего и засасываемого потоков. Давление обоих потоков навыходе из струйного аппарата из-за гидравлических потерь будет несколько меньше, чем на входе. Для введения смешанного потока в напорный трубопровод в последнем искусственно понижается дав­ление воды с помощью трубы Вентури. После трубы Вентури (давле­ние воды в ней будет несколько меньше, чем на входе) ороситель­ная вода с раствором удобрений поступает в дождевальную машину. Гидроподкормщик включается в работу закрытием задвижки и венти­ля 4 и открытием вентилей 6, 10 и 12. Количество раствора регу­лируется вентилем 10 и может контролироваться по степени откры­тия вентиля или показаниям вакуумметра. Для прекращения подачи раствора удобрений в дождевальную машину достаточно закрыть вен­тили 6, 10, 12 и открыть задвижку.

Более простая конструкция гидроподкормщика по сравнению с ус­тройствами аналогичного назначения обеспечивает в 3 раза большую его эксплуатационную надежность и снижение трудоемкости работ в 2 раза.
