Номер 83-099-02 |
|||
|
Наименование проекта Специальная развертка |
|||
|
Назначение Обработка отверстий в чугунном корпусе на агрегатном станке |
|||
|
Рекомендуемая область применения Предприятия машиностроения, автомобилестроения |
|||
|
Описание Частное техническое решение, имеющее самостоятельное значение. Разработана специальная развертка с качающейся оправой

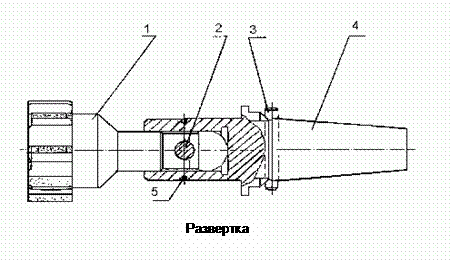

для одновременной обработки на агрегатном станке четырех отверстийЖ80А и 90А в чугунном корпусе и получения требуемых чистоты поверхности и точности размеров отверстий. При соответствующих ГОСТу основных параметрах развертки изменена геометрия заточки режущей части: вместо двойной заходной фаски принята фаска 2х45°. Корпус 1 развертки (см. рисунок) заканчивается хвостовиком со сферическим концом. За счет зазора между шпиндельной оправкой 4, хвостовиком и пальцами 3, 2 развертка самоустанавливается по предварительно обработанному отверстию. Кольцо 5 прижимает оправку к хвостовику. Развертка отличается повышенной стойкостью, обеспечивает высокое качество обработки отверстий. |
|||
|
Преимущества перед известными аналогами Качающаяся оправка |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Стойкость инструмента повысилась в 1,5 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 10.08.2006 |
