Комбинированная электротепловая установка КЭТУ-1800/12,5 предназначена для отопления и горячего водоснабжения сельских жилых домов, объектов соцкультбыта и производственных помещений объемом до 40 м ³. Установка позволяет выравнивать график нагрузки энергосистемы и распределительных сетей, экономно использовать энергоресурсы. Установка работает на внепиковой электроэнергии и твердом топливе. Возможна установка горелок для работы на жидком топливе и газе.

КЭТУ-1800/12,5 (см. рисунок) состоит из корпуса , заполненного водой; топки; верхней и нижней групп термоэлектрических трубчатых нагревателей (ТЭНов); емкости для горячего водоснабжения с группой ТЭНов; дымооборотов 10. Топка размещена в нижней передней части корпуса КЭТУ таким образом, что дымообороты отдают теплоту воде в верхней зоне. Емкость горячего водоснабжения отде­лена от общего объема воды и, помимо ТЭНов, вода в ней может нагре­ваться за счет теплопередачи через общую стенку при сжигании топлива. В верхней и нижней частях корпуса расположены входной и выходной патрубки для подключения водяной термосифонной системы отопления. Емкость горячего водоснабжения также имеет патрубки холодной и горячей воды. На верхней стенке корпуса установлены датчики температуры и предохранительные клапаны. Корпус стоит на опорах и имеет болт заземления. Над топкой в зоне конвективных потоков горячей воды расположен термосифонный перфори­рованный конусообразный экран, горловина которого через патру­бок с вентилем соединяется с выходным патрубком. Это устройство дает возможность ускорить прогрев системы и всей установки в целом.

Электрический щит управления монтируется отдельно на стене. Принципиальная электрическая схема управления обеспечивает два режима работы - ручной и автоматический; регулирование температуры; включение КЭТУ в ночные часы минимума нагрузок энергосистемы; защиту от коротких замыканий, обрыва фаз и перегрузок; контроль за работой и сигнализацию.

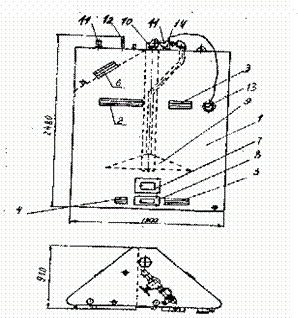

Комбинированная электротепловая установка КЭТУ-1800/12,5:

1 -корпус; 2,3 - верхняя группа ТЭНов; 4,5 - нижняя группа ТЭНов;

6 - группа ТЭНов для получения горячей воды; 7 - топка; 8 - поддувало;

9 -термосифонный экран; 10 - газоход;11 - предохранительные клапаны;

12 -датчик температуры горячей воды; 13,14 - датчики температуры аккумулируемой воды

Схема соединения ТЭНов в исполннии И1 - трехфазная «звезда», в исполнении И2 - однофазная. Соединение осуществляется термостойкими гибкими проводами. Коэффициент готовности установки - 0,98; срок службы - 8 лет.
