Результат выполнения НИР.

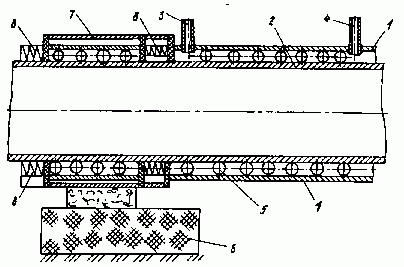

Трубопровод для транспортирования криогенных жидкостей (см. рисунок) состоит из двух концентрично установленных труб: наружной трубы 1 с теплоизоляционным слоем и внутренней трубы 2. Наружная труба снабжена отводящим 3 и нагнетающим 4 патрубками. Внутренняя труба опирается на опорные устройства 5. Неподвижная опора 6 трубопровода снабжена неподвижной герметичной камерой 7, соединенной с наружной трубой компенсаторами 8.

Трубопровод для транспортирования криогенных жидкостей

Трубопровод работает следующим образом. Для захолаживания внутренней трубы трубопровода в межтрубное пространство дозированно (порциями) через нагнетающий патрубок подают охладитель (транспортируемый продукт), а нагретую массу удаляют через отводящий патрубок. Дозированная подача сжиженного газа позволяет избежать резкого повышения давления в межтрубном пространстве. Дополнительно величину давления в между трубном пространстве можно регулировать через отводящий патрубок, снабженный средствами откачки среды из межтрубного пространства. Межтрубное пространство позволяет выполнять захолаживание внутреннего трубопровода, т.е. обеспечивает "запас" длины на укорочение трубопровода. Телескопические компенсаторы обеспечивают необходимый "запас" длины для наружного трубопровода.

При захолаживании наружная труба трубопровода перемещается относительно внутренней трубы по опорным устройствам и приобретает отрицательную температуру, равную температуре транспортируемого продукта (сжиженного газа), а также перемещается относительно герметичной камеры, которая закреплена на неподвижной опоре трубопровода и соединена с торцом наружной трубы с помощью телескопических компенсаторов.

Это позволяет осуществить захолаживание внутренней трубы трубопровода без подачи внутрь нее сжиженного газа. После достижения внутренней трубой температуры перекачки сжиженного газа его подают во внутреннюю трубу (при определенных температуре и внутреннем давлении). Захолаживание внутреннего трубопровода позволяет избежать динамических процессов и роста давления от разности температур внутренней поверхности внутренней трубы трубопровода и перекачиваемого жидкого продукта.

После этого из межтрубного пространства откачивают среду и создают разрежение, что является термоизоляцией для внутреннего трубопровода.

При охлаждении внутреннего трубопровода наружный трубопровод будет укорачиваться. Для компенсации укорочения наружного трубопровода используют продольные телескопические компенсаторы, которые соединяют наружный трубопровод с неподвижной герметичной камерой. Таким образом, телескопические компенсаторы обеспечивают герметизацию межтрубного пространства и укорочение наружного трубопровода.

Герметичные камеры размещены по меньшей мере на двух неподвижных опорах каждого линейного участка трубопровода и обеспечивают "запас" длины на укорочение внутреннего трубопровода (линейного участка трубопровода), т.е. линейный участок трубопровода должен иметь не менее двух герметичных камер, установленных на неподвижных опорах. Данные конструктивные особенности неподвижных герметичных камер с телескопическими компенсаторами позволяют перемещаться наружному и внутреннему трубопроводам относительно друг друга.
