Частное техническое решение, имеющее самостоятельное значение.

Комплект оборудования для горячего водоснабжения ферм КОГВ-1000/25 предназначен для обеспечения горячей водой технологиче­ских нужд коровников на 200 голов и обогрева производственных и санитарно-бытовых помещений молочного блока общим объемом не более 300 м ³.

Комплект оборудования КОГВ-1000/25

Бойлер-теплоаккумулятор вместимостью 1000 л имеет теплообменник с входным и выходным патрубками ДУ 50, приваренными к коллекторам, соединенным пучком из 25 труб (трубы длиной 1,5 м ДУ 20). В качестве электрического водонагревателя используется электродный нагреватель ЭВН-10/20-0,4 мощностью 25 кВт.

Преимуществами комплекта являются возможность аккуму­лирования теплоты в ночные часы и в часы неполной загрузки энергосистемы, а также обогрев помещений молочного блока зимой при одновременном снабжении потребителей горячей водой. Возможна работа комплекта только на горячее водо­снабжение, только на отопление, на водоснабжение и обогрев помещений одновременно.

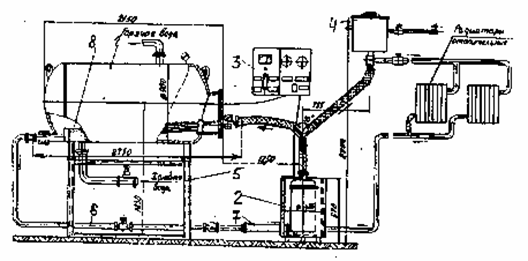

В комплекте КОГВ-1000/25 имеется 2 параллельных контура движения теплоносителя (воды). В первом контуре вода, нагреваясь в водонагревателе, проходит через соедини­тельную вставку, теплообменник и охлажденная возвращается через соединительный трубопровод и вставку обратно в водо­нагреватель. Во втором контуре вода из водонагревателя по­ступает в радиаторы отопления и охлажденная поступает об­ратно в водонагреватель. Циркуляция воды в обоих контурах естественная.

К водопроводной сети бойлер-теплоаккумулятор должен подключаться через трубопровод холодной воды с помощью запор­ного вентиля и обратного клапана. При разборке горячей во­ды через верхний патрубок холодная вода подается через ниж­ний патрубок под напором водопровода в бойлер. Смешивания практически не происходит благодаря небольшой скорости по­ступления холодной воды и разнице плотностей горячей и холодной воды.

Как видно из схемы, подогреваемая вода отдалена от теп­лоносителя (воды в первичном контуре) и не влияет на работу водонагревателя, поэтому она может иметь различное со­держание солей и примесей, удовлетворяющее санитарные требования. Удельное сопротивление воды в первичном контуре должно быть в пределах 30-35 ОмЧм. При его снижении для нормальной работы водонагревателя необходимо произвести опреснение воды путем добавления дистиллята или дождевой (снеговой) воды.

При необходимости уменьшения удельного сопротивления воды в первичном замкнутом контуре ее следует подсаливать. Для этого в расширительный бак добавляется раствор тринатрийфосфатной или поваренной соли из расчета 2,2 г на 100 л воды, что снизит удельное сопротивление воды на 10 ОмЧм.

Комплект оборудования КОГВ-1000/25 размешается в подсобном помещении или в помещении встроенной котельной коровника и включается в сеть с помощью шкафа управления и автоматики ШУА-2.

Установка работает в автоматическом режиме. Регулирова­ние температуры теплоносителя и температуры воды в бойлере-теплоаккумуляторе осуществляется терморегуляторами типа ТКП-160 Сг или РТЭ-2 (разработка НПО ''Казсель-хозмеханизация"). Режим работы (включение в часы надогрузки системы, отключение при прохождении максимумов нагрузки) обеспечивает реле времени2pВm.

Комплект может использоваться также в ремонтных мас­терских, гаражах, кормоцехах и на других сельскохозяйствен­ных объектах с требуемым расходом воды до 1000 л через каждые 6 ч и объемом помещений до 300 м ³.
