Частное техническое решение, имеющее самостоятельное значение.

Для проверки приборов безопасности ОГП без снятия их с грузоподъемных механизмов используется комбинированный малогабаритный электроизмерительный прибор, позволяющий измерять следующие величины:

-напряжение постоянного тока (предел измерения - 30 В);

-напряжение переменного тока (предел измерения - 300 В);

-сопротивление (предел измерения - 500 Ом).

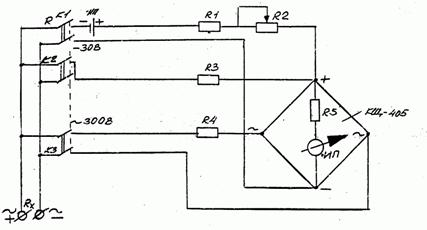

Электрическая схема прибора

При измерении напряжения постоянного тока вход прибора через К ₂ и делитель подключается к измерителю.

При измерении напряжения переменного тока вход прибора подключается через К ₃, добавочное сопротивлениеr₄и выключатель КЩ-405 к измерителю.

При измерении сопротивления вход прибора через К ₁,источник питания,делительr 1,25 и подстроечный резистор r ₂подключается к измерителю.

При наладке резисторы подбираются в зависимости от тока при полном отключении измерителя.

Внедрение комбинированного малогабаритного электроизмерительного прибора позволяет улучшить и ускорить обслуживание приборов безопасности ОГП на грузоподъемных механизмах без их снятия, при этом значительно улучшить условия труда слесаря КИП.
