Частное техническое решение, имеющее самостоятельное значение.

Предлагаемый комплект оборудования предназначен для обеспечения горячей водой коровников на 400 голов, а также для обогрева произ­водственных и санитарно-бытовых помещений молочного бло­ка общим объемом не более 550 м ³.

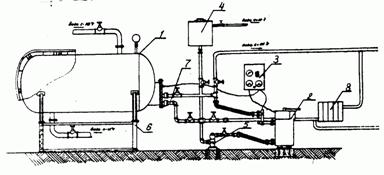

Комплект оборудования КОГВ-2500/100 (см. рисунок) состоит из: бойлера-теплоаккумулятора 1, электродного водонагревателя 2, шкафа управления 3, расширительного бака 4, циркуляционно­го насоса 5, подставки 6, трубопроводов 7. Бойлер-теплоаккумулятор состоит из коллекторов и труб­ного пучка из дюймовых труб. В качестве водонагревателя применяется электродный нагреватель ЭВН-63/0.4 мощностью 63 кВтили ЭПЗ-100И2 мощностью 100 кВт.

Преимуществами оборудования являются возможность вклю­чения его в часы неполной загрузки энергосистемы и акку­мулирование тепла в ночные часы, а также обогрев помещений молоч­ного блока зимой при одновременном снабжении потребителей горячей водой. Комплект оборудования можно использовать как раздельно (на горячее водоснабжение или отопление), так и совместно (на водоснабжение и обогрев помещений).

В комплекте КОГВ 2500/100 предусмотрено два парал­лельных контура движения теплоносителя (воды). В первом контуре вода перекачивается насосом через водонагреватель, соединительную вставку, теплообменник бойлера. Во втором контуре вода из водонагревателя поступает в радиаторы отопления 8, откуда охлажденная возвращается в водонагрева­тель с помощью того же циркуляционного насоса.

Бойлер-аккумулятор подключается к водопроводу через об­ратный клапан. Холодная вода подается снизу, горячая вода отбирается через верхний патрубок. При этом смешивания воды практически не происходит вследствие небольшой скорости поступления холодной воды и разной плотности горячей и холодной воды. Подогреваемая вода отделена от теплоносителя (воды) в пер­вичном контуре и не влияет на работу водонагревателя, поэ­тому она может иметь различное содержание солей и примесей, удовлетворяющее санитарные требования. Удельное сопротив­ление воды в первичном контуре должно быть в пределах 10-30 ОмЧм. При его снижении для нормальной работы во­донагревателя необходимо добавить дистиллят либо дождевую (снеговую) воду.

При необходимости уменьшения удельного сопротивления воды в первичном замкнутом контуре в расширительный бак добавляется раствор тринатрийфосфата (2,2 г на 100 л воды), что снижает удельное сопротивление воды на 10 ОмЧм.

Комплект оборудования размещается в подсобном помещении или во встроенной котельной коровника, включается в сеть и работает в автоматическом режиме. Режим ра­боты (включение в часы недогрузки системы, отключение при прохождении максимумов нагрузки) обеспечивает реле време­ни. Регулирование температуры теплоносителя и воды в бойлере осуществляется терморегуляторами типа ТКП-160Сг.

Прелагаемый комплект оборудования может использоваться также в кормоцехах, гаражах, ремонтных мастерских, а также на других сельскохозяйст­венных объектах, имеющих объем помещений до 550 м ³ и пот­ребность в горячей воде до 2500 л через каждые 6 ч.
