Результат выполнения конструкторской и технологической разработки.

Универсальный ультразвуковой прибор Пульсар-1.0 (рис. 1) предназначен для определения прочности, плотности и модуля упругости по предварительно установленным корреляционным зависимостям, а также ультразвукового индекса абразивных материалов. При прозвучивании элементов изделий, конструкций и сооружений прибором Пульсар-1.0 можно получать информацию: о прочности и однородности, модуле упругости и плотности; наличии дефектов и их локализации.

Рис. 1. Универсальный ультразвуковой прибор Пульсар-1.0

Основные виды контролируемых мате­риалов, заложенные в меню прибора: бетон (тяжелый, легкий и три вида под номерами 1, 2, 3), кирпич (керамический, силикатный и три вида под номерами 1,2,3), по четыре вида углеграфита и абразивов.

Прибор выпускается с "усредненной" настройкой и требует калибровки в условиях пользователя. Конструкция датчика обеспечивает работу прибора с сухим контактом (титановые на­конечники) на фиксированной базе 100 мм, с сухим контактом (титановые наконечники или полиуретановые протекторы) при сквозном, поверхностном и угловом прозвучивании на произвольной базе. Для реализации режима "эхо-локации" разрабатывается высокочастот­ный датчик специальной конструкции.

Рабочие условия эксплуатации: диапазон температур -10...+50 °С, относительная влажность воздуха до 60%, атмосферное давление 86-106 кПа.

Особенности прибора:

-способы прозвучивания : сквозное, поверхностное, эхо-локация;

-виды акустического контакта: сухой контакт с коническими насадками, сухой контакт с полиуретановыми протекторами, с контактной смазкой;

-измерительная база: произвольная с вводом в прибор её значения, фиксированная база с возможностью её изменения;

-измеряемые параметры: прочность,плотность, модуль упругости, звуковой ин­декс абразивов;

-основные виды материалов: бетон (тяжелый, легкий), кирпич (керамический, силикат­ный), углеграфит, абразивы;

-наличие большого графического дисплея с подсветкой, формирующего тексто­вые, графические, символьные и цифровые изображения;

-взаимодействие с прибором пользователь осуществляет посредством меню и клавиату­ры, ориентируясь по сообщениям дисплея.

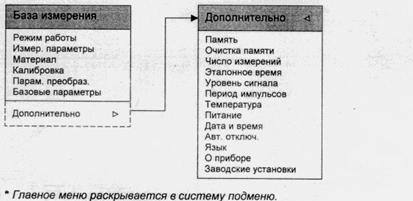

Программа компьютерной обработки предназначена для переноса результатов измерений в компьютер, их со­хранения, просмотра и выборки из полученного массива; печати отобранных ре­зультатов в табличной и графической формах с указанием номера, скорости ультразвука, времени и даты проведения испытаний, вида материала, коэффициента вариации для пяти параметров (прочности, плотности, модуля упругости, ультразвукового индекса, толщины). Структура главного меню приведена на рис. 2.

Рис. 2. Структура главного меню.
