Описание к ИП № 83-014-02

Результат выполнения конструкторской и технологической разработки.

Основные функции прибора ОНИКС-2.4 (рис. 1):

- интеллектуальная и статистическая обработка серии до 15 измерений, вычисление коэффициента вариации и размаха;

- полноценное отображение результатов на графическом дисплее с регулируемой контрастностью и подсветкой;

- программно переключаемый диапазон измерений;

- энергонезависимая память с регистрацией в реальном времени и возможностью просмотра серийных и внутрисерийных результатов по номерам и по датам, а также условий выполнения измерений;

- адресная ориентация по видам материалов:бетон (тяжелый, легкий, х), кирпич (керамический, силикатный, х), раствор (1, 2, 3), материал х (х1, х2, х3);

- автоматический учет возраста бетона;

- автоматическая термокомпенсация;

- возможность легкой адаптации прибора под любые виды материалов и условий потребителя введением в энергонезависимую память прибора коэффициентов преобразования (для полинома второй степени), получаемых пользователем при тарировке;

- диалоговый режим работы пользователя с прибором посредством меню и клавиатуры;

- учет ресурса работы датчика с помощью счетчика ударов;

- индикация степени разряда аккумуляторной батареи с выдачей сообщения о необходимости ее заряда;

- автоматическое отключение неработающего прибора;

- выбор языка текстовых сообщений (русский, английский);

- инфракрасный оптоинтерфейс для связи с компьютером.

Конструкция датчика и его небольшая масса позволяют оператору выполнять работы с высокой интенсивностью одной рукой:взвод ударного механизма производится нажатием на кнопку «взвод» большим пальцем руки, после чего можно производить удар нажатием удобно расположенной кнопки «спуск» этим же пальцем. Установка датчика в точку контроля может производиться одновременно со взводом ударника.

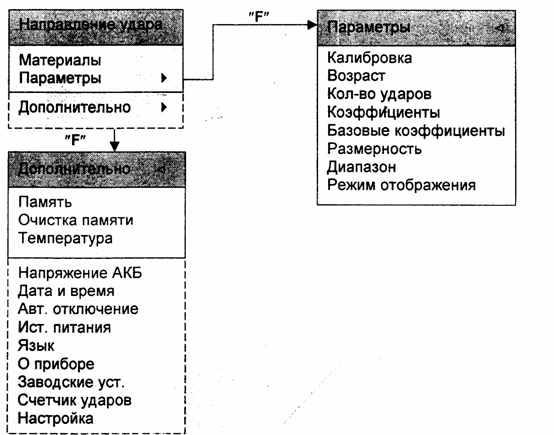

Структура главного меню приведена на рис. 2.

Программа компьютерной обработки предназначена для переноса результатов в компьютер, их сохранения, просмотра и выборки из полученного массива, а также для печати отобранных результатов в виде таблиц с указанием времени и даты проведения измерений, вида материала, значений прочности с коэффициентом вариации и величиной размаха.

Рис. 1 Прибор для определения прочности бетона ОНИКС-2.4

* Главное меню раскрывается в систему подменю.

Рис. 2 Структура главного меню
