Частное техническое решение, имеющее самостоятельное значение.

Устройство для закрывания проема в полу поэтажного перекрытия (см. рисунок) содержит крышку 1, перекрывающую проем ; привод 2 для открывания крышки ; силовые пружины 3 ; рычаг 4 ручного подъема крышки и упор 5. По периметру проема установлен желоб 6, заполненный сыпучим материалом (песком). Крышка включает кольцевой выступ 7, расположенный снизу диаметрально желобу, и уменьшитель нагрузки 8. В тело крышки с помощью гильзы 9 встроены пружины 3 и винтовые пары 10, 11 с рычагом. Привод выполнен в виде откатной тележки. На ее основании 13 в направляющих 14 установлены колеса и упор 5 для останова тележки в крайних положениях, а также крышка. Крышка смонтирована на основании тележки посредством силовых пружин с возможностью опирания на контур желоба с помощью уменьшителя нагрузки, перемещения по высоте до упора 12 с помощью рычага и погружения кольцевого выступа в желоб с сыпучим материалом. Для открывания крышку сначала поднимают до полного выхода кольцевого выступа из желоба, затем откатывают тележку вместе с крышкой за пределы проема.

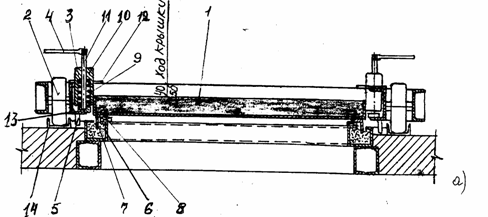

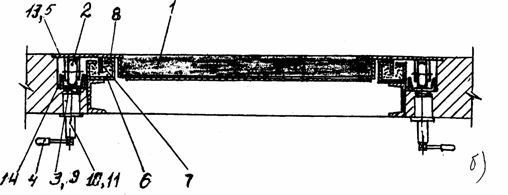

Устройство для закрывания проема :

а) 1 вариант ; б) 2 вариант.

За счет погружения кольцевого выступа на крышке снизу в желоб в сыпучий материал обеспечивается беззазорное сопротивление дымопроницанию.

По 2 варианту крышка до полного выхода из песочного желоба поднимается вместе с направляющей до совмещения последней с полом, после чего тележка откатывается.
