Описание ИЛ № 79-053-02

Данный материал является результатом научно-исследовательской работы авторов.

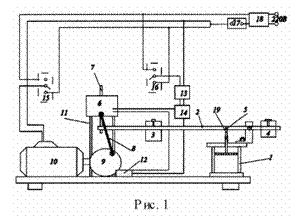

Устройство состоит из рычажной системы нагружения и подъемного приспособления. Рычажная система нагружения (см. рис. 1) состоит из штанги 2 с грузом 3, передающей давление с помощью рычага 19 через болт 5 на шток поршня компрессионного прибора 1. Для уравновешивания рычажной системы без нагрузки предусмотрен противовес 4.Штанга имеет разметку по всей длине так, что положение груза на определенной метке соответствует давлению на грунт, кратному 0,005 МПа. Подъемное приспособление состо­ит из кривошипно-шатунного привода 8, работающего от электродвигателя 10 через редуктор 9 и электромагнит 6, являющегося промежуточным звеном между кривошипно-шатунным приводом 8 и штангой 2. Питание электромагнита осуществляется от сети переменного тока через стабилизатор напряжения 18, тумблер 17, понижающий трансформатор 13 и выпрямитель 14.

Динамическое нагрузочное устройство работает следующим образом.

Электромагнит б, движущийся по направляющим 11, поднимает с помощью кривошипно-шатунного привода 8 тонкую стальную пластину 7 вместе со штангой 2. При достижении электромагнитом 6 самого нижнего, что соответствует максимальной величине сжимающей силы, прерыватель тока 12 отключает ток в обмотке электромагнита. Якорь электромагнита от­ходит от ярма, тем самым, освобождая на этот момент пластину 7. За это время электромагнит успевает переместиться относительно пластины на ве­личину равную значению осадки грунта. Таким образом, происходит изменение амплитуды колебания при сохранении частоты приложения нагрузки. Установка устройства в рабочее положение осуществляется посредством тумблеров 15 и 16. Применение электромагнита позволяет проводить испытания в условиях кратковременного нагружения, с изменением продолжительности цикла «нагружение - разгрузка» посредством прерывателя тока 12.
