Номер 79-043-02 |
|
Наименование проекта Уплотнение подвижных соединений гидроприводов |
|
Назначение Уплотнение и снижение усилия страгивания эластичных уплотнений подвижных соединений |
|
Рекомендуемая область применения Тракторное и сельскохозяйственное машиностроение |
|

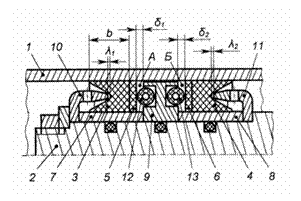

Описание Данный материал является результатом научно-исследовательской работы авторов. Содержит гидроцилиндр 1 и шток гидроцилиндра 2. На штоке 2 расположены манжеты 3 содержащие защитные кольца 4 и расположенные в пазах кольца 5 и 6 упругие эластичные кольца 12 и 13. Кольцо 9 жёстко запрессовано на штоке 2 с помощью распорных втулок 7 и 8 и опорных колец 10 и 11. Зазоры между защитными шайбами 5,6 и направляющей втулкой 9, а также между опорными кольцами 10, 11 и манжетами 3 и 4 при ненагруженном состоянии уплотнения -d1,d2 иl1,l2. При движении штока вправо под действием усилия происходит смещение манжеты 4 относительно цилиндра по наружным рабочим поверхностям и внутренним рабочим поверхностям относительно распорной втулки 7. При этом манжета перемещаясь, деформирует эластичное кольцо 12.
Уплотнительное устройство подвижных соединений |
|
Преимущества перед известными аналогами Снижает усилие страгивания поршня штока |
|
Стадия освоения Внедрено в производство в учебно-опытном лесхозе ВГЛТА |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект На 30% снижает усилие страгивания штока поршня гидроцилиндра предохранителя дисковой бороны, на 5...10% снижен расход топлива агрегатируемым трактором, повышена рабочая скорость агрегата на 15...20%. |
|
Возможность передачи за рубеж За рубеж не передаётся |
|
Дата поступления материала 28.03.2002 |
При обратном движении штока манжета 3 остаётся неподвижной относительно штока поршня 2, при этом манжета 4 совершает движение относительно штока поршня 2. Таким образом манжеты в начале движения имеют возможность относительного перемещения, что снижает усилие страгивания.
