Результат выполнения конструкторской разработки.

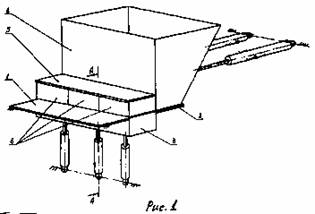

На рис.1 изображена схема устройства для вибропрессования арболита, на рис.2 - сечение А-А.

Устройство для вибропрессования арболита состоит из жестко закрепленного стола (станины) 1 (см. рис.1), неподвижной заслонки 2 и расположенных между ними мерных ящиков 3, расходного бездонного бункера 4 с опорной плитой 5, открытых снизу форм 6 с отверстиями 7 (рис.2), крышек 8 с пальцами-фиксаторами 9 и пружинами 10 и гидросистемы, включающей гидробак, гидронасос с постоянной производительностью, гидрораспределители, предохранительный клапан и фильтровальный блок. Магистрали гидрораспределителя соединены с полостями гидроцилиндров перемещения расходного бункера, а гидрораспределитель соединен с полостями прессующих гидроцилиндров, на концах штоков которых закреплены платформы. Поршневые полости гидроцилиндров соединены с шестеренным насосом-пульсатором, на входе которого установлены гидроаккумулятор и редукционный клапан.

Упрощение конструкции достигается включением в гидравлическую систему, обеспечивающую прессующее усилие, насоса-пульсатора и гидроаккумулятора с редукционным клапаном, что позволяет отказаться от применения вибратора с электрическим приводом, а предотвращение разуплотнения смеси после снятия нагрузки обеспечивается установкой на сменных формах крышек с пальцами-фиксаторами и пружинами.
