Результат выполнения конструкторской разработки.

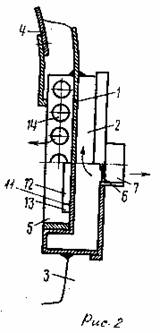

На рис.1 изображен шлем, вид сбоку; на рис.2 - коробка с воздухоподводящим патрубком и фильтром.

Шлем содержит каску и прозрачную маску 1. В нижней части маски прикреплены две цилиндрические коробки 2 в виде наушников и эластичная пелерина 3. Шлем снабжен оголовьем 4, выполненным с двумя опорными кольцами 5.

Маска имеет клапан вдоха 6 в воздухоподводящем патрубке 7 и патрубок выдоха 8.

Пелерина 3 снабжена резиновым воротом 9 с застежкой 10, например, типа «липучка».

Цилиндрические коробки 2 в виде наушников охватывают кольца 5 оголовья 4 с образованием шарнирных опор. Каждая коробка 2 имеет секторный паз 11 под ограничители 12 и 13 колец оголовья.

Воздухоподводящий патрубок 7 установлен на коробке, выполненной в виде промежуточного воздуховода и имеющей перфорацию 14 на боковой поверхности.

В рабочем положении при подключении воздухоподводящего патрубка 7 к источнику подачи воздуха последний под давлением подается через клапан вдоха 6 в коробки 2, очищается в фильтрах и через перфорацию 14 поступает с двух сторон в зону дыхания, а вместе с выдыхаемым воздухом удаляется через клапан выдоха 8. В случае повреждения или обрыва магистрального шланга от источника подачи воздуха его отсоединяют от воздухоподводящего патрубка 7, и дыхание осуществляется в респираторном режиме с использованием наружного загрязненного воздуха, который очищается с помощью фильтров в коробках 2 до выхода человека из опасной среды. Пелерина 3 приводится в положение наброса на маску, которая трансформируется в каску. При этом ограничители 12 и 13 упираются в секторные пазы 11 колец оголовья. Пазы 11 в коробках служат также для размещения телефонов (поглотительных или регенеративных патронов).
