Частное техническое решение, имеющее самостоятельное значение.

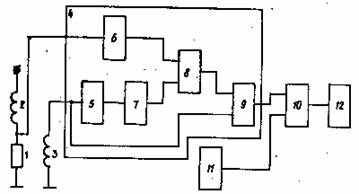

Устройство (см. рис.) содержит резистор 1, включенный последовательно со статорной обмоткой 2, измерительную обмотку 3, расположенную в зоне обмотки статора, канал 4 формирования электромагнитной мощности, состоящий из интегратора 5, ко входу которого подключена измерительная обмотка 3 первого и второго масштабных усилителей 6 и 7, входы которых связаны, соответственно, с резистором 1 и выходом интегратора 5, а выходы, соответственно, - с одним и другим входами блока 8 вычитания и блока 9 умножения, первый и второй входы которого соединены, соответственно, с измерительной обмоткой 3 и выходом блока 8 вычитания, блок 10 деления, датчик 11 частоты питающего двигатель напряжения и регистрирующее устройство 12, причем соответствующие входы блока 10 деления связаны с выходом блока 9 умножения и датчиком 11 частоты, а регистрирующее устройство соединено с выходом блока деления.

Устройство работает следующим образом.

С резистора 1 сигнал, пропорциональный току статора, через первый масштабный усилитель 6 поступает на один из входов блока 8 вычитания. Одновременно сигнал с измерительной обмоткой 3 подается на вход интегратора 5 и с его выхода через второй масштабный усилитель 7 поступает на другой вход блока 8 вычитания. На выходе блока 8 вычитания формируется сигнал, пропорциональный току ротора, который подается на второй вход блока 9 перемножения. Одновременно на первый вход блока 9 перемножения поступает сигнал, пропорциональный ЭДС, снимаемый с измерительной обмотки 3. На выходе блока 9 перемножения получается величина, пропорциональная электромагнитной мощности, которая поступает на соответствующий вход блока 10 деления. В блоке 10 деления сигнал, пропорциональный электромагнитной мощности, делится на сигнал, пропорциональный частоте питающего двигатель напряжения, который снимается с выхода датчика 11 частоты и поступает на соответствующий вход блока 10 деления. Сигнал с выхода блока 10 деления, пропорциональный электромагнитному моменту асинхронного двигателя, подается на вход регистрирующего устройства 12.
