Инновации бизнесу. Устройство для смазки пресс-форм

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

77-029-02

Наименование проекта

Устройство для смазки пресс-форм

Назначение

Для автоматической смазки пресс-форм литейной машины и автомата А 5,

Рекомендуемая область применения

Литейное производство

Описание

Результат выполнения конструкторской разработки.

Устройство состоит из сварного бачка 10 (см. рисунок) , вмещающего до 20 литров смазочно-охлаждающей жидкости, заливной горловины (на рисунке не показана), сливной пробки 12, указателя уровня 11 и смонтированных на нем узлов, обеспечивающих ее работу.

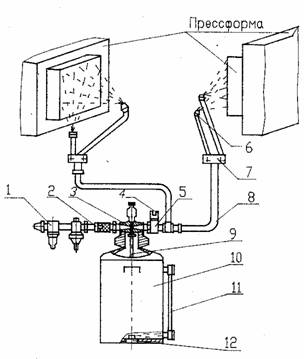

Устройство для автоматической смазки пресс-форм

Воздух от сети под давлением 4-6 кгс/см ² проходит через узел подготовки воздуха 1 и дроссель 2, попадает в бачок 10, создавая в нем давление и заставляя жидкость подниматься по трубке 9 в верхнюю полость смесителя 3.

При раскрытии пресс-формы подается команда на соленоидный клапан 4, предназначенный для включения отключения устройства, дросселируемая воздушно-эмульсионная смесь проходит через открытый клапан 5. трубопровод 8 в раздаточные коробки 7, где разделяется по форсункам 6, впрыскивается на поверхность пресс-форм.

Клапан подключен в режиме работы литейной машины.

Преимущества перед известными аналогами

Автоматизация процесса получения отливок.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда на 70 %.

Возможность передачи за рубеж

Возможна передача за рубеж
