Результат выполнения конструкторской разработки.

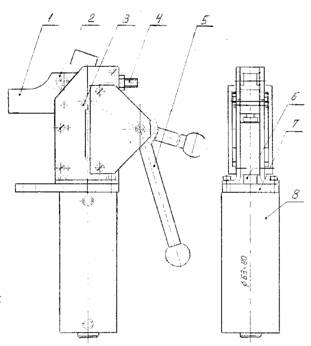

Зажим состоит из пневмоцилиндра 8 (см. рисунок), смонтированного на корпусе 7; рычага 1 прижима свариваемых деталей; комплекта серьг 2, вилки 3, регулировочного винта 4, ручки 5, штока 6.

Зажим

В зависимости от конструкции детали рычаг может изменяться. С помощью электро-дуговой сварки к нему приваривают прижимы различной формы. Ручка 5, совместно с вилкой 3 позволяет перемещать рычаг 1 в положение "зажим и запор" за счет регулировочного винта 4 для надежного прижима детали независимо от давления в пневмосистеме. При этом шток 6 занимает крайнее положение и при необходимости зажим детали дублируют с помощью включения пневмосистемы. Зажим имеет два положения: рабочее - зажим и нерабочее - разжим. Положение рычага 1 в крайнем левом положении способствует - рабочему, при этом ручка находится внизу, а в крайнем правом верхнем - нерабочему, при этом ручка 5 находится вверху.

Зажим работает следующим образом. При перемещении ручки 5 вниз одновременно происходит движение рычага 1 в положение "зажим" и штока 6 в крайнее верхнее положение, соответствующее величине хода пневмоцилиндра без применения пневматики. После сварки деталей рычаг 1 с помощью пневматики принимает положение "разжим" и деталь освобождается.

Повысилась надежность зажима деталей.
