Установка для резьбонарезания

Назначение

Для нарезания резьбы многошпиндельными головками.

Рекомендуемая область применения

Орработка металлов резанием.

Описание

Результат выполнения конструкторской разработки.

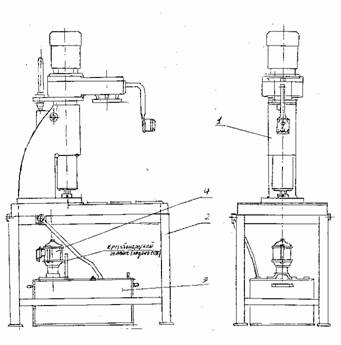

Представляет собой установку для резьбонарезных головок, установленную на столе 2, сваренного из уголков. Под столом расположен бак 3 с электронасосом 4 для подачи технологической жидкости (СОЖ) в зону резьбонарезания На столе установки устанавливается приспособление для закрепления обрабатываемой детали.

Фиксатор откидной

Закрепление приспособления производится станочными болтами М16, располагаемыми в пазах стола. Резьбонарезная головка закрепляется при помощи болтов М10 и центрируется пальцем по диаметру 10Н7 и по диаметру 95 h6 на фланце коробки скоростей. Для передачи крутящего момента резьбонарезной головке в шпинделе прорезан паз. Коробка скоростей вместе с колонной 1 имеет возможность вертикального перемещения по направляющим станины. Перемещение осуществляется при помощи винта. Окончательное закрепление производится тангенциальным зажимом.

Вращение от электродвигателя через коробку скоростей передается на шпиндель и далее резьбонарезной головке. Реверс осуществляется электродвигателем от конечных выключателей, расположенных на резьбонарезной головке.

Преимущества перед известными аналогами

Компактность установки.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда на 90 %.
