Номер

77-023-02

Наименование проекта

Быстродействующий прижим

Назначение

Для зажима деталей типа "уголок".

Рекомендуемая область применения

Слесарные, сварочные и фрезерные операции в машиностроении; при сварке металлоконструкций.

Описание

Результат выполнения конструкторской разработки.

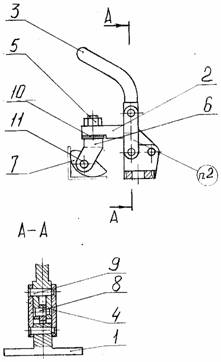

Состоит из основания 1 (см. рисунок), рычага 2, соединенного с ручкой 3 осью 8. Основание 1 соединяется с ручкой 3 осями 9 с помощью 2-х серег 4. К рычагу 2 крепится вилка 6 гайкой 5. На вилку 6 крепится кулачок 7 штифтом 11.

Быстродействующий прижим

Принцип работы. Основание 1 прижима ставится на плиту приспособления или другое установочное место и крепится болтами через отверстия Ш 8,5 мм. При повороте ручки 3 влево рычаг опускается, и кулачок зажимает деталь (уголок). На вилку 6 при необходимости ставятся шайбы 10 для регулировки зажима по высоте. При необходимости вместо вилки 6 можно ставить зажимную часть любой нужной формы (например, болт. При этом усилие зажима будет направлено вертикально).

Улучшилось качество продукции за счет более точной установки деталей.

Преимущества перед известными аналогами

Быстродействие прижима; универсальность конструкции; меньшая трудоемкость при изготовлении.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект - 60,0 тыс. руб.; снижение трудоемкости - 0,1 н/ч на ед. продукции; повышение производительности труда в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж
