Номер

77-019-02

Наименование проекта

Ворота шторные

Назначение

Для пропуска автотранспорта через тамбур , а также для изоляции от внешней среды.

Рекомендуемая область применения

Производственные и складские помещения.

Описание

Результат выполнения конструкторской разработки.

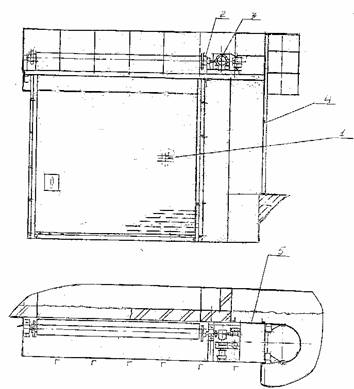

Шторные ворота состоят из следующих основных узлов: шторы 1(см. рисунок), барабана 2, привода 3, стремянки 4 и рамы площадки 5.

Штора представляет собой полотно из двух слоев хлопчатобумажной ткани, между которыми проложены пластины из полосы 4х30 с шагом 100 мм. В полотне выполнено смотровое окно 300х420 мм из прозрачной полиэтиленовой пленки. Штора крепится к барабану винтами М6х20 через металлические пластины.

Барабан выполнен из трубы 200х4, на концах которой приварены валы для подшипников.

Шторные ворота

Привод состоит из электродвигателя, червячного редуктора, колодочного тормоза и двух выключателей (путевых) ВП-15, которые служат для подачи сигнала на включение - отключение привода при конечных положениях шторы. Привод барабана крепится на раме, которая монтируется на консолях над проемом ворот и играет также роль площадки для обслуживания привода и смазки подшипников.

Рама выполняется из швеллеров, уголков и просечно-вытяжного листа. По периметру рамы выполнено ограждение высотой 1000 мм из уголка 40х40х4 и полосы 4х30.

Для подъема на раму предусмотрена стремянка, выполненная из швеллера № 8, , полосы 4х30 и круга Ш 20 мм.

Повысилась техника безопасности.

Преимущества перед известными аналогами

Для эксплуатации не требуется больших площадей.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение металлоемкости на 40%.

Возможность передачи за рубеж

Возможна передача за рубеж
