Результат выполнения конструкторской разработки.

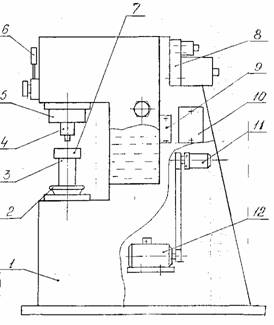

Устройство и принцип действия пресса. На передней части станины 1 (см. рисунок) смонтирован винт 3, который перемещается с помощью маховика 2 вверх-вниз. К верхней части винта крепится столик 7, на который кладутся испытываемые образцы металла. В верхней части станины находится гидроцилиндр 5, который крепится с помощью закладных колец и гаек. К штоку 4 гидроцилиндра с помощью специальной гайки крепится шарик.

Пресс гидравлический

Шарик вдавливается в образец под действием нагрузки, которая передается штоком гидроцилиндра. Внутри станины находится гидронасос 11, который приводится в действие с помощью электродвигателя 12, расположенного в корпусе станины. В задней части станины крепится гидропанель 8, на которой расположены: гидрораспределитель, клапан давления и реле давления, обеспечивающие автоматический цикл работы пресса. Внутри станины находится резервуар с маслом, а спереди смонтирован манометр 6, по которому определяется величина давления. В верхней крышке станины с помощью пробки крепится заливной фильтр для заливки масла. На боковой стенке станины имеются два маслоуказателя для контроля заливки масла. На другой стенке крепятся пульт управления 9 и клеммная коробка 10.

При нажатии кнопки "Цикл" масло от гидронасоса поступит в рабочую полость гидроцилиндра. Поршень со штоком пойдут вниз, и произойдет вдавливание шарика в образец. Манометр, соединенный с рабочей полостью гидроцилиндра покажет величину давления. После окончания испытания реле времени даст команду на подъем поршня со штоком в исходное положение.
