77-013-02

Наименование проекта

Стойка измерительная

Назначение

Для прецизионных измерений.

Рекомендуемая область применения

Ремонт и изготовление металлообрабатывающего оборудования, сельскохозяйственной, автомобильной и иной техники.

Описание

Результат выполнения конструкторской разработки.

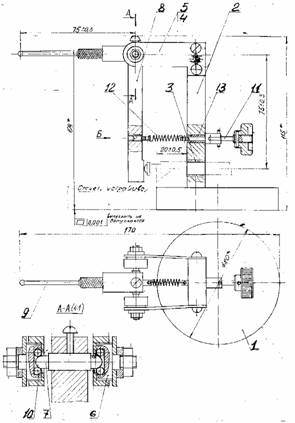

Стойка измерительная состоит из основания 1 (см. рисунок), на котором крепится стойка 2. В стойку через втулку 3 винтом 4 закрепляется отсчетное устройство. В верхней части стойки крепятся две плоские пружины 5, на которых через обоймы 6 подвешивается ось 7. На оси закрепляется рычаг 8 с измерительным наконечником 9. Ось имеет две сферы, которые упираются в шарики 10, находящиеся в обоймах. Пружины через обоймы создают постоянное давление шариков на сферы оси, за счет чего обеспечивается безлюфтовое вращение оси рычага, а следовательно минимальная погрешность при измерении.

Стойка измерительная

За счет переключения положения штока 11 производится измерение в двух направлениях. Изменение положения штока производится с помощью пружины 12, за счет пазов во втулке 13.

Преимущества перед известными аналогами

Минимальная погрешность при измерении и возможность измерения в двух направлениях.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует техническому заданию на проектирование.

Технико-экономический эффект

Повышение точности измерения на 20 мк.

Возможность передачи за рубеж

Возможна передача за рубеж
