Номер

77-008-02

Наименование проекта

2-х кулачковый патрон

Назначение

Для зажима детали по диаметру при обработке на токарном станке.

Рекомендуемая область применения

Токарные операции в автомобилестроении и станкостроении.

Описание

Результат выполнения конструкторской разработки.

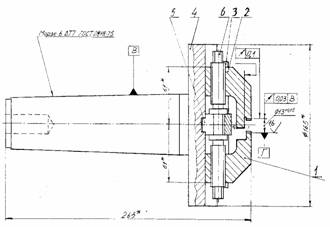

Патрон состоит из следующих деталей 6 кулачков 1 и 2 (см. рисунок), которые фиксируются на оправке 4 планками 3. Винт 6 устанавливается на оправке 4 планкой 5.

Патрон 2- кулачковый

Принцип работы. Патрон устанавливается и закрепляется в конусном отверстии шпинделя токарного станка. обрабатываемая деталь зажимается поЖ13 посредством вращения винта. С другой стороны деталь поджимается центром.

РазмерЖ13 (диаметр зажима) и конус Морзе 6 при конструктивной доработке могут меняться.

Улучшилось качество обрабатываемых деталей за счет изменения технологии и уменьшения погрешности базирования.

Преимущества перед известными аналогами

Простота конструкции.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует техническому заданию на проектирование

Технико-экономический эффект

Годовой экономический эффект - 75 тыс. руб.; снижение трудоемкости - 0,5 н/час на ед. продукции; повышение производительности труда в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

05.02.2002
