Данная работа является частным техническим решением, имеющим самостоятельное значение.

Устройство (см. схему) позволяет производить раздельную обработку двух сигналов и функционирует следующим образом. Входные сигналы каждого канала предварительно усиливаются усилителями 1 и 2. Средневыпрямленное значение напряжения сигналов фиксируется линейными выпрямителями 3 и 4. Аналого-цифровой преобразователь 7 преобразует напряжение с выходов выпрямителей в параллельный двоичный код. Выходы выпрямителей последовательно подключаются к АЦП коммутатором 5 и запоминаются на время преобразования в устройстве выборки-хранения 6. Синхронизацию работы коммутатора, устройства выборки-хранения, а также тактирование АЦП осуществляет генератор тактовых импульсов 17 и счетный триггер 18.

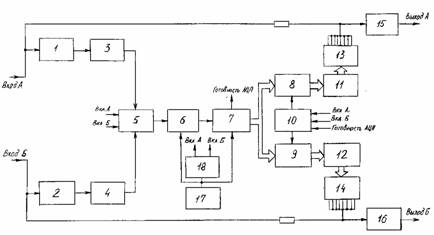

Схема устройства формирования амплитудных характеристик

Параллельный двоичный код с выхода АЦП записывается в регистры хранения каналов А и Б 8,9. Переключение регистров в соответствии с выбранным коммутатором каналом, а также запись в регистры при поступлении сигнала о готовности данных в АЦП осуществляется при помощи схемы управления регистрами 10.

Двоичный код в регистре хранения определяет адрес ячеек постоянного запоминающего устройства 11 и 12, в которых записана кодовая комбинация, определяющая включение резисторов в наборе резисторов 13 и 14. Запоминающее устройство имеет выход с открытым коллектором. благодаря чему к делителю входного сигнала подключаются определенные резисторы, обеспечивающие требуемый коэффициент передачи делителя, который зависит от уровня входного напряжения. Содержимое ячеек в зависимости от требуемой формы амплитудной характеристики канала.

Выходное напряжение делителя Усиливается и фильтруется от паразитных высокочастотных составляющих усилителями 15 и16 и поступает на выход устройства.

Устройство выполнено на базе интегральных микросхем малой, средней и большой степени интеграции. Возможны вариации структуры под конкретную задачу.
