Результат выполнения конструкторской разработки.

Стенд представляет собой разрывную машину и сменные наладки. Основные части стенда: редуктор 1 (см. рисунок), поперечина 2, перекладина 3, основание 4, подставка 5, электрооборудование 6, наладки 7.

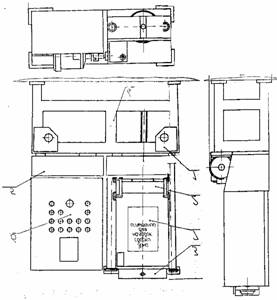

Общий вид стенда

Редуктор двухступенчатый, первая ступень - цилиндрическая, вторая - червячная. Входной вал редуктора соединен с электродвигателем посредством муфты. Выходная часть редуктора - червячное колесо с трапециидальной резьбой по оси для соединения с ходовым винтом поперечины. Корпус редуктора сварной. Внутри находятся два масляных отсека. На редукторе крепятся две стойки, по которым перемещается поперечина, и нижняя встройка конечного выключателя.

Поперечина состоит из сварного корпуса, ходового винта и 8-ми регулируемых ходовых роликов, перекатывающихся по стойкам и определяющих положение поперечины в горизонтальной плоскости. Ходовой винт имеет трапециидальную резьбу. Он жестко закреплен на корпусе поперечины. Перемещение поперечины ограничено конечными выключателями. В верхней части поперечины расположены элементы крепления наладок.

Перекладина представляет собой сварную раму с элементами крепления наладок. Она соединяет верхнюю часть стоек. На ней крепится верхняя встройка конечного выключателя.

Основание выполнено в виде сварной рамы, на которой крепятся редуктор, подставка, электродвигатель и щиток, закрывающий вращающуюся муфту.

Подставка представляет собой сварной короб, крепящийся к основанию. На подставке устанавливается электрошкаф.

Электрооборудование стенда состоит из электрошкафа, конечных выключателей, тензометрических датчиков и разводки проводов.

В состав стенда входят следующие наладки: наладка для испытания пружин, встройка датчика, наладка для испытания замков на поперечную нагрузку (два исполнения), наладка для испытания замков на продольную нагрузку (два исполнения),

Для конкретного испытания на стенде устанавливается соответствующая наладка.
