Результат выполнения конструкторской разработки.

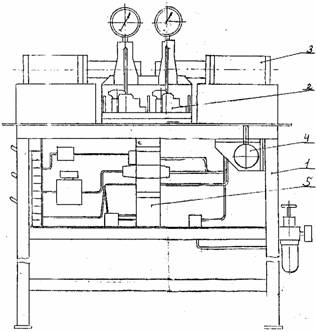

Стенд состоит из следующих частей: стола 1(см. рисунок) для установки на нем всех узлов и элементов конструкции; приспособления 2 для установки, фиксации и зажима одновременно двух испытываемых цилиндров и их герметичного соединения с пневмосистемой стенда; мультипликатора с запорным клапаном 3, служащего для создания гарантированного испытательного давления за счет дополнительного сжатия воздуха и герметизации полости испытываемых цилиндров на время испытаний; командоаппарата 4, пневмооборудования 5.

Стенд для входного контроля

Принцип работы стенда. Два цилиндра выключения сцепления без защитных чехлов устанавливаются на пальцы приспособления и фиксируются в нем поворотными кнопками. После чего поворотом рукоятки командоаппарата в первую позицию производится зажим испытываемых цилиндров. Во второй позиции происходит отсечка полостей мультипликаторов малого объема и полостей испытываемых цилиндров воздухом под давлением цеховой сети. В третьей позиции командоаппарата происходит отсечка полостей мультипликаторов малого объема и полостей испытываемых цилиндров от цеховой сети. и движение поршня мультипликатора вперед. Давление в полостях испытываемых цилиндров повышается. и в конце хода мультипликатора полости герметично закрываются запорным клапаном. В четвертой позиции командоаппарата включается реле времени, которое в течение 10 сек. выдерживает пневмосистему в достигнутом положении. и оператор наблюдает по манометрам, расположенным на приспособлении, за давлением в каждом испытываемом цилиндре. По истечении 10 сек. реле времени дает команду на сброс давления в системе и отвод мультипликатора назад.

Командоаппарат поворачивается в "нулевое" положение, происходит разжим испытываемых цилиндров. и они снимаются с приспособления. Если в течение испытательного времени манометры не показали падения давления, цилиндры считаются годными.
