Результат выполнения конструкторской разработки.

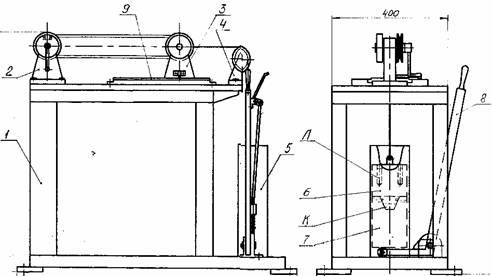

Стенд для контроля геометрических размеров ремней состоит из каркаса 1(см. рисунок), на котором неподвижно закреплен кронштейн со шкивом 2, подвижный кронштейн со шкивом 3, неподвижно закрепленный кронштейн с блоком 4. в нижней части каркаса закреплен кожух 5, внутри которого перемещаются грузики 6 и 7. Перемещение грузиков осуществляется при помощи рычага 8, который фиксируется в двух положениях храповой передачей. С одной стороны осуществляется контроль геометрических размеров клиновых ремней с расчетной длиной:lp=1030 мм иlp=1150 мм; с другой стороны осуществляется контроль поликлинового ремня с расчетной длинойlp=1220 мм.

Общий вид стенда

Контроль клиновых ремней осуществляется следующим образом. Рычагом 8 грузики поднимаются в верхнее положение, ремень надевается на шкивы, освобождаются грузики, перемещаясь вниз по кожуху посредством стального каната происходит перемещение кронштейна 3. Происходит натяжение ремня.

Для равномерного распределения усилия натяжения и правильной посадки ремня шкивы необходимо повернуть на один-два оборота. Расчетная длина ремня должна бытьlp±6 мм, что соответствует межосевому расстоянию А±3 мм. Контроль межосевого расстояния контролируется по линейке 9.

Кроме того осуществляется контроль поперечного сечения ремней на измерительном шкиве, который находится на неподвижно закрепленном кронштейне. На измерительном шкиве есть прорезь и нанесены три риски. При правильной посадке ремень должен располагаться таким образом, чтобы меньшее основание сечения находилось между двумя верхними кромками нижних рисок, а углы большего основания находились между наружной поверхностью шкива и верхней кромкой верхней риски.

Контроль межосевого расстояния поликлинового ремня осуществляется в той же последовательности, что контроль клиновых ремней. Это обеспечивается возможностью разделения грузиков 6 и 7. Контроль осуществляется только верхним грузиком. Длина ремня при этом должна бытьlp±5 мм, что соответствует межосевому расстоянию А=460±2.5 мм.
