Номер 70-025-02 |
|
Наименование проекта Пневматический насос |
|
Назначение Для нагнетания жидкости из колодцев и наемных источников. |
|
Рекомендуемая область применения Предприятия нефтяной и газовой промышленности, мелиорация и водного хозяйства. |
|

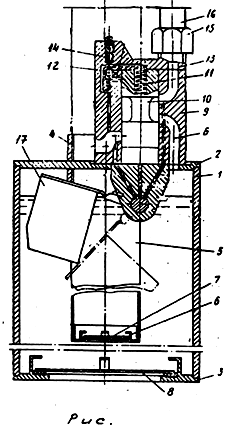

Описание Результат выполнения технологической разработки Состоит (см. рис.) из камеры 1, закрытой сверху крышкой 2 и снизу крышкой 3. К верхней крышке приварен патрубок 4 нагнетательным трубопроводом 5, в нижней части которого вмонтирован корпус 6 обратного клапана 7. Нижняя крышка имеет отверстие, перекрытое впускным клапаном 8. На верхней крышке камеры укреплен корпус 9 трехходового распределителя сжатого газа с золотником 10, возвратной пружиной 11, перепускным клапаном 12. В крышке 13 распределителя вмонтирован игольчатый клапан 14 вакуумного реле времени. Устройство работает следующим образом. Шланг 16 посредством накидной гайки 15 присоединяется к крышке распределителя сжатого газа. Камера погружается в жидкость и закрепляется посредством нагнетательного трубопровода ниже динамического уровня. Под действием гидростатического напора открывается впускной клапан в камера заполняется жидкостью. Поплавок 17 приобретает плавучесть и его подъемная сила поворачивает рычаг вместе с рабочим органом. Сжатый газ поступает в объем под золотником, который поднимается и вытесняет газ из объема над золотником. После этого сжатый газ поступает в камеру, впускной клапан закрывается и жидкость по трубопроводу нагнетается в накопительный резервуар.
|
|
Преимущества перед известными аналогами Отличается тем, что отпала необходимость использования вспомогательного оборудования (бакоотстойники, перекачивающие насосные установки). |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Снижены энергозатраты на 18%, сокращены эксплуатационные расходы на 21%. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 06.05.2002 |
