Результат выполнения научно-исследовательской работы

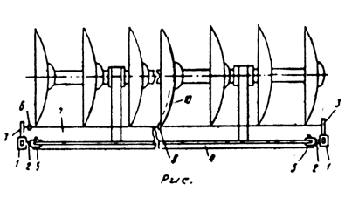

Состоит (см. рис.) из двух держателей 1, каждый из которых включает два взаимно перпендикулярных и связанных между собой, горизонтальных кронштейна 2 и 3. Последние выполнены с возможностью поворота в верти­кальной плоскости на угол 30 от горизонтального положе­ния, обусловленного различной высотой крепления балки по которой размещаются чистики. На кронштейнах 2 за­креплены струбцины 5. На одном из кронштейнов 3 за­креплен корпус рулетки 6, а на другом - свободный ко­нец мерной ленты 7. На ленте расположены контрольные метки шириной, равной отклонению расстояния между дисками. Мерная лента снабжена ползуном 8 с закреплен­ной шарнирно на нем откидной линейкой 10 изогнутой формы со шкалами.

Устройство с помощью струбцин закрепляется на балках крепления чистиков дисковой батареи. Мерная лен­та из рулетки протягивается рядом с кромками дисков и закрепляется на противоположной штанге 3, обеспечивая её натяжение. Направленные перпендикулярно оси враще­ния дисков, кронштейны поворачиваются в вертикальной плоскости до совмещения конца линейки с центром враще­ния дисков. Батарея с помощью гидравлики трактора устанавливается в транспортное положение, в котором сначала проверяется сферическая поверхность каждого диска линейкой, затем проверяется диаметр дисков по касанию режущей кромки мерной ленты.
