Результат выполнения конструкторской разработки»

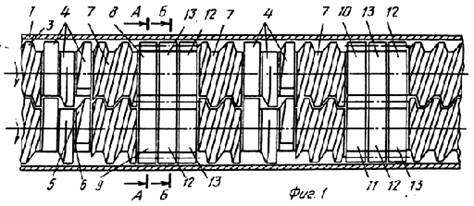

Смеситель содержит корпус 1, смонтированные с возможностью вращения в одну сторону два ротора. Каждый ротор выполнен в виде вала 2 со шнековыми насадками 3 в загрузочной зоне (не показана) и последовательно смонтирована за шнековыми насадками 3 по винтовой линии под углом друг к другу смесительными кулачками 4 с напорной боковой 5 и торцевой 6 поверхностями. За кулачками 4 на валах 2 роторов смонтированы падающие шнековые насадки 7 и дополнительные ведущая 10 и ведомая 11 шестерни. Дополнительные шестерни 10 и 11 установлены на валах 2 с чередованием с кулачками 4.

Смеситель снабжен также шестеренчатым механизмом, ведущий 12 и ведомые 13 шестерни которого установлены на валах 2 в ряд с основными 8 и 9 и дополнительными 10 и 11 шестернями. При этом на каждом валу 2 ведущие и ведомые шестерни размещены с чередованием между собой (8, 13, 12; 9, 12, 13; 10, 13, 12; 11, 12, 13). Ведущие и ведомые шестерни расположены на валах 2 с образованием зубчатого зацепления. При этом ведущие шестерни 8, 10, 12 закреплены на валах 2 с помощью шпонок 14. Ведомые шестерни 9, 13, 11, имеют длину на 0,5 мм меньше ведущих шестерен 8, 10, 12 и смонтированы без шпонок по скользящей посадке на специальных втулках 15, которые установлены на валах 2 ротора. Длинна втулок 15 равна, длине ведущих шестерен 8, 10, 12. Установка ведомых шестерен 9, 13, 11 на втулках 15 обеспечивает их свободное вращение и предохраняет от заклинивания рабочие элементы при сборке и работе смесителя.

Смеситель работает следующим образом.

Смешиваемые компоненты захватываются шнековыми насадками 3.
