Результат выполнения конструкторской и технологической разработки.

Разработано устройство по автоматическому включению и отключению наружного освещения (см. рисунок). Устройство состоит из блока питания, собранного по мостовой схеме на 24 В, и исполнительной схемы, собранной на 2 транзисторах и реле. Базовым элементом схемы является датчик управления схемы. Датчик освещенности собран с высокой степенью чувствительности в широком диапазоне регулирования от заданной освещенности. В схеме предусмотрено переменное сопротивление, с помощью которого задается диапазон включения и отключения наружного освещения. По условиям техники безопасности проезжие дороги и тротуары в ночное время суток должны быть освещены, но освещение должно быть выключено, когда общее освещенность окружающей среды достигнет ниже или выше 7 люкс. Точность исполнения условий работы устройства зависит от датчика, который контролирует освещенность окружающей среды. Датчик размещают вне помещения. Отключающее устройство по управлению осветительными объектами может использоваться при любой мощности (будь то промышленный объект или населенный пункт). Данное устройство прошло промышленное испытание в течение 5 лет. Датчик 2 раза в году необходимо очищать от загрязнения.

Преимуществами предлагаемого автомата являются:

-высокая точность срабатывания в широком диапазоне настройки по желаемой освещенности в режимах включения и отключения освещения;

-возможность управления как тиристорным силовым ключом, так и контактором;

-экономия электроэнергии.

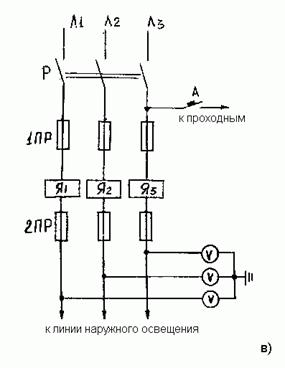

Схема автоматического отключения наружного освещения:

а) - общий вид; б) - вид ячейки Я ₁ - Я ₃;

в) - схема подключения к линии наружного освещения
