Результат выполнения конструкторской разработки.

Цифровой измеритель частоты предназначен для измерения частоты промышленной сети до сотых долей Гц.

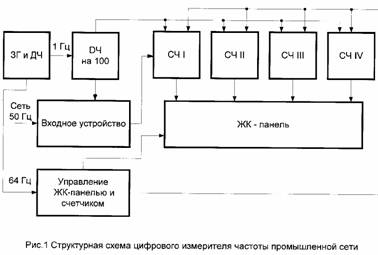

Структурная схема измерителя представлена на рисунке 1.

Задающий генератор (ЗГ) и делитель частоты (ДЧ) до 1 Гц выполнены на микросхеме К176ИЕ5, состоящей из генератора с кварцем на частоту 32768 Гц. С выхода делителя снимаются импульсы с частотой 64 Гц, используемые для управления ЖК-индикаторами. ЖК-индикаторы обладают рядом преимуществ: малые габариты, низкие напряжения питания, легко совместимые с микросхемами КМОП серий, исключительно малая потребляемая мощность и высокая контрастность изображения при любых высоких уровнях освещенности.

Для увеличения срока службы ЖК-индикаторов используется метод фазового управления. Если выводы индикатора подключить к прямому и инверсному выходам триггера, то при его переключении из одного состояния в другое ток через индикатор будет протекать, то в одном направлении, то в другом, постоянная составляющая будет равна нулю. Для того чтобы была возможность включать и выключать индикатор, необходимо поступить следующим образом: подавать на каждый вывод индикатора прямоугольные импульсы со скважностью, равной 2. Тогда, если эти импульсы синфазные, то ток через индикатор не пойдет, причем его постоянная составляющая будет равна нулю.

В данной конструкции применена жидкокристаллическая панель ИЖЦ21-4/7, на которой размещены четыре семисегментных элемента и запятая.

Делитель частоты на 100 и счетчики импульсов выполнены на основе микросхем К176ИЕ4 с дешифратором. Выходное устройство выполнено на основе микросхемы К176ЛА7.
