Результат выполнения конструкторской разработки.

Электрод состоит из отдельных электрохимический стойких цилиндрических

секций (с), нанизанных на гибкую тягу, верхний конец которой соединен с натяжным

устройством, опирающимся на подпружиненную втулку, перемещающуюся в муфте.

Муфта соединена с тампонажным устройством, состоящим из камеры-расширителя (КР) со штуцером для подачи раствора и тампонажных гайки и вкладыша, надетых на КР. В дне КР выполнены отверстия для прохождения выщелачивающего раствора.

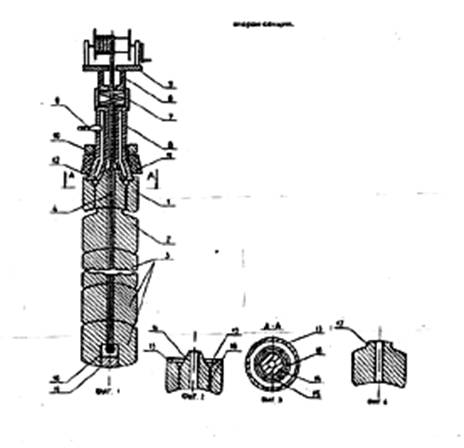

На фиг. 1 показан электрод, вертикальный разрез: на фиг. 2 - первая секция

электрода, вертикальный разрез; на фиг. 3 - сечение А-А на фиг. 1: на фиг. 4 - вторая

секция, вертикальный разрез.

Электрод состоит из отдельных электрохимический стойких, например, графитовых, цилиндрических секций 1-3, нанизанных на гибкую тягу 4, верхний конец последней соединен с натяжным устройством 5, которое опирается на подпружиненную втулку 6, перемещающуюся в в муфте 7. Последняя соединена с тампонажным устройством, состоящим из камеры-расширителя 8 со штуцером 9 для подачи раствора, тампонажых гайки 10 и вкладыша 11, надетых на камеру-расширитель 8. В дне камеры-расширителя 8 выполнены отверстия 12 для прохождения выщелачивающего раствора.

Камера-расширитель 8 опирается на первую секцию 1, имеющую на верхнем основании по краю кольцевой выступ 13, выполнен цилиндрический выступ 14, верхнее основание которого сферически выпукло. Верхние основания остальных секции 3 сферически выпуклы, а нижние основания всех секции 1-3 сферически вогнуты и сферические поверхности всех секций 1-3 электрода имеют равные радиусы. Отверстия 12 в дне камеры-расширителя 8, растворораспределительная выемка 15 и каналы 16 в теле первой секции 1 расположены на одинаковом расстоянии от оси электрода, а радиус цилиндрического выступа 17 второй секции 2 меньше среднего радиуса выемки 15. Гибкая тяга 4 зафиксирована в нижней из секций 3 стопором 18 для исключения доступа выщелачивающего раствора закрытой заглушкой 19.

Электрод работает следующим образом.

В скважину электрод опускается посекционно или в собранном ненапряженном

состоянии. После введения в скважину перемещением тампонажной гайки 10 вкладыш 11 смешается на коническую часть камеры-расширителя 8 и прижимается к стенкам скважины.

В результате предотвращения утечка растворов через устье и становится возможной подачи их в скважину, в которой расположен электрод. Затем осуществляется натяжка гибкой тяги 4 натяжным устройством 5 для придания электроду упругости и ликвидации зазоров между секциями 1-3 для предотвращения попадания агрессивного выщелачивающего раствора на гибкую тягу 4. После этого через штуцер 9 подают выщелачивающий раствор, который пройдя через отверстие 12 в дне полой камеры-расширителя 8, растворораспределительную выемку 15 и каналы 16 первой секции 1 электрода, поступает в зазор между секциями 1 и 2. Образованный за счет выступа 17, а оттуда в пространство между электродом и стенками скважины, тем самым улучшается электрический контакт между ними и снижается электрическое сопротивление системы электрода. Затем на электрод подается напряжение. Перед извлечением электрода с него снимают напряжение, тягу 4 ослабляют, откручивают тампонажную гайку 10. После этого электрод извлекают из скважины.
