Результат выполнения конструкторской разработки

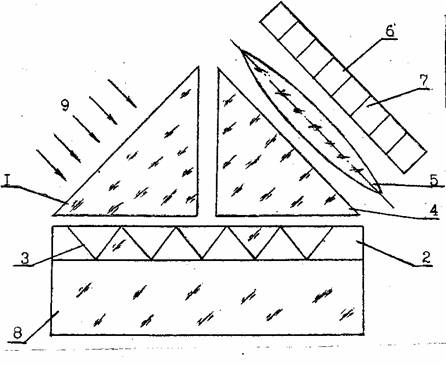

Устройство содержит оптически связанные интегрально-оптический призменный элемент 1 связи (см. рисунок), пленочный волновод 2 с волноводной модой 3, дополнительный интегрально-оптический элемент 4 связи (призменный), линзу 5 и фотопреобразователь 6, выполненный в виде линейки фотодиодов 7. Пленочный волновод нанесен на подложку 8.

Устройство работает следующим образом. Когерентное излучение 9 от источника когерентного или частично когерентного излучения попадает на интегрально-оптический элемент связи. Попадая на нижнюю грань этого элемента, луч света возбуждает в пленочном волноводе волноводную моду, порядок которой зависит от угла падения луча света на интегрально-оптический элемент связи.

Волноводная мода распространяется по пленочному волноводу и выводится из него интегрально-оптическим элементом связи. При любом определенном интегрально-оптическом элементе связи и длине волны когерентного излучения угол излучения выходящего пучка зависит от порядка волны. Выходящий пучок проходит через линзу, собирающую параллельные лучи, и попадает на фотопреобразователь, где дает яркую линию, положение которой определяется порядком моды. При повороте источника когерентного излучения изменяется угол падения луча света на интегрально-оптический элемент связи, порядок волноводной моды в пленочном волноводе и положение выходящего пучка на фотопеобразователе.

В пленочном волноводе могут одновременно существовать волноводные моды несколько порядков. На фотопреобразователь попадает несколько выходящих пучков излучения, которые дают несколько ярких линий.

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МАЛЫХ УГЛОВЫХ СМЕЩЕНИЙ ИСТОЧНИКА КОГЕРЕНТНОГО ИЗЛУЧЕНИЯ
