Результат выполнения конструкторской разработки

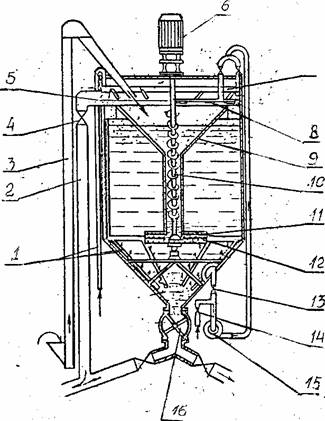

Представляет собой рабочую емкость цилиндрической формы с окном 5 (см. рисунок) для вывода легкой фракции и затвором 16 для вывода обработанных семян.

Внутри емкости установлен шнек 10, заключенный в кожух с раструбом 9, над которым расположены по периметру труба 7 с соплами для подачи всплывающих семян в раструб и труба 8 с соплами напротив окна. Трубы соединены через краны с нагнетательным трубопроводом насоса 15. Всасывающий патрубок насоса через кран 14 - с емкостью со специально приготовленной жидкостью. Привод шнека осуществляется двигателем 6.

В нижней части шнека на валу и кожухе установлены пальцы шлифовального устройства. К нижнему обрезу кожуха прикреплен жестко верхний диск 11 устройства для выравнивания размера семян, а ниже к валу шнека прикреплен нижний диск 12, причем нижний диск можно перемещать по валу шнека для регулирования зазора между дисками.

Обработанные семена выгружают шлюзовым затвором через патрубок. Легкая фракция выводится по трубе 2 через затвор 4. Отрабатываемый материал подают в рабочую емкость норией 3. Для подачи кислорода или воздуха установка снабжена специальным устройством 1.

Частично отшлифованные семена поступают в устройство для выравнивания семян. Сходя с дисков, плотные частицы оседают на дно емкости, а легкие всплывают и струями воды из сопел снова направляются в раструб.

УСТАНОВКА ДЛЯ КОМПЛЕКСНОЙ ОБРАБОТКИ СЕМЯН
