Номер 63-006-02 |
|||
|
Наименование проекта Фрикционная муфта |
|||
|
Назначение Для передачи крутящего момента за счет сил трения между пластинами или дисками ведущей и ведомой полумуфт |
|||
|
Рекомендуемая область применения Грузоподъемные, строительные, сельско-хозяйственные, транспортные машины и механизмы |
|||
|

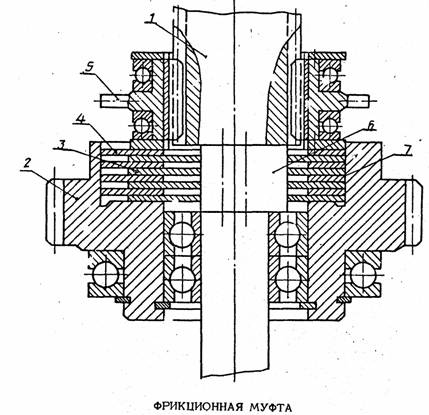

Описание Результат выполнения конструкторской разработки Муфта содержит ведущую полумуфту в виде вала 1 (см. рисунок) и ведомую в виде зубчатого колеса 2. Между полумуфтами расположен пакет из ведущих 3 и ведомых 4 кольцевых фрикционных дисков. На ведущем валу установлено нажимное кольцо 5 и цилиндрический посадочный участок 6, ось которого расположена с эксцентриситетом относительно оси вала. В зубчатом колесе установлена цилиндрическая расточка 7, ось которой расположена с эксцентриситетом относительно оси муфты. Диски 3 внутренней поверхностью контактируют с поверхностью посадочного участка на валу, а диски 4 наружной поверхностью - с цилиндрической поверхностью расточки. При перемещении нажимного звена происходит сжатие фрикционных дисков и обеспечивается передача крутящего момента с вала на зубчатое колесо. Контакт дисков с ведущей и ведомой полумуфтами осуществляется по непрерывной цилиндрической поверхности, что обеспечивает длительный период эксплуатации
|
|||
|
Преимущества перед известными аналогами Позволяет осуществлять плавное сцепление валов при любой частоте их вращения, исключает большие динамические нагрузки в механизмах и при пусках |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Годовой экономический эффект от внедрения на автотранспортном предприятии составил 110 тыс. руб. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 28.12.2001 |
