Номер

63-005-02

Наименование проекта

Реле для защиты установок постоянного и переменного тока от перегрузок

Назначение

Для надежной защиты потребителей постоянного и переменного тока от перегрузок

Рекомендуемая область применения

Машиностроение, приборостроение, химическая промышленность, производство строительных материалов

Описание

Результат выполнения конструкторской разработки

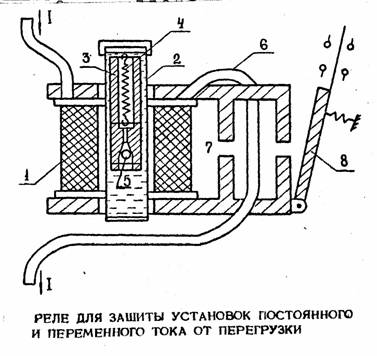

Электромагнитное реле с жидкостным замедлителем содержит токовую катушку 1 (см. рисунок), в которой в запаянном цилиндре 2 перемещается поршень 3 из стали с возвратной пружиной 4 и шариком 5. Кремнийорганическая жидкость обеспечивает замедление втягивания поршня. Компенсационные обмотки 6 и магнитный шунт 7 устраняют мгновенное срабатывание якоря 8 реле на средних кратностях (2:7). Согласование механико-электромагнитных характеристик обеспечивает любую заданную время-токовую характеристику.

Реле выполняется как для подключения к трансформаторам тока, так и непосредственно в шину питания с током до 1 КА.

Преимущества перед известными аналогами

В реле используется жидкостный стабильный и надежный замедлитель. Впервые применена компенсация потока рассеяния дополнительными витками

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект от внедрения составил 280 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

08.01.2002
