Результат выполнения конструкторской разработки.

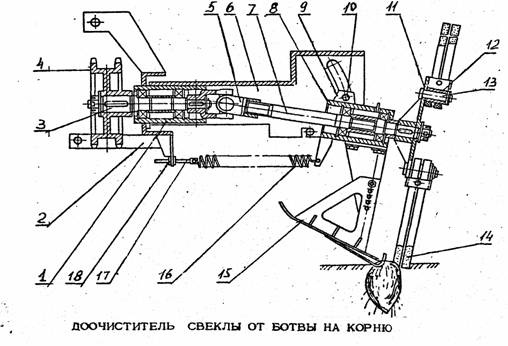

Доочиститель представляет собой раму 2 (см. рисунок), на которой на подшипниковых опорах 1 установлены шесть ведущих валов 3. На передних концах валов имеются звездочки 4 привода. Ведомые валы установлены в подшипниковых корпусах 8 с ушками 9, посредством которых каждый из корпусов с помощью осей 10 установлен в дугообразный паз кожуха 6. Центры кривизны дугообразных пазов совмещены с центрами шарниров карданных передач 5, с их помощью осуществляется привод от ведущих к ведомым валам. На корпусах ведомых валов жестко зафиксированы копиры 15. Верхняя часть копира снабжена отверстиями для его регулировки относительно концов очистительных элементов 14. На свободном конце ведомых валов закреплены диски 11, на которых с помощью пальцев 13 и втулок 12 установлены очистительные элементы.

Рабочая часть копира имеет выпуклую форму в направлении к очистительным элементам для наведения на головку корнеплода в рядке.

Корпуса ведомых валов подпружинены относительно рамы посредством пружины 16 для прижатия очистительных элементов и копиров к почве. Усилие пружины регулируется гайкой 18 и стяжным болтом 17.

Доочиститель работает следующим образом.

Крутящий момент от вала отбора мощности трактора передается через цепные передачи ведущим валом, далее через карданные передачи ведомым валом на диски с очистительными элементами.

Прорезиненные очистительные элементы, закрепленные на дисках, двигаются вверх и вниз с помощью копиров, жестко соединенных с корпусами ведомых валов.

Вертикальные перемещения карнизов ведомых валов с дисками и очистительными элементами осуществляется за счет дугообразных пазов.

При работе очистителя копир, набегая на головки корнеплодов своей вогнутостью, находит свое положение и, соответственно, положение ведомого вала и диска с очистительными элементами, при котором производится очистки головки корнеплодов. При этом копир, совершая движение вверх-вниз, вправо-влево, находит головку корнеплода, компенсируя погрешности расположения корнеплодов в рядке. Соответственно, очистительные элементы, перемещаясь вместе с копиром, находят головку корнеплодов. Горизонтальное перемещение корпусов ведомых валов осуществляется за счет прослабления в отверстиях ушек и осей.
