Результат выполнения конструкторской разработки.

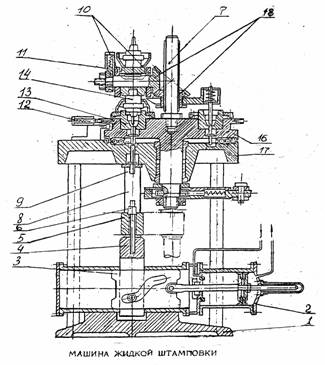

Машина состоит из основания 1 (см. рисунок), пневмоцилиндра 2, горизонтального 3, вертикального 4 ползунов, траверс 5 и 10, головки регулирующего болта 6, шлицевого вала 7, штанг 8, нижнего выталкивателя отливок 9, фиксаторов 11 и 12, матрицы 13, пуансона 14, верхнего выталкивателя 15, поворотного стола 16, опорной плиты 17, конической шестеренки 18, храповика и пальца.

На вращающемся в горизонтальной плоскости поворотном столе установлены четыре матрицы под углом 90 ⁰, каждая из которых посредством шлицевого вала, конических шестерен и фиксатора совмещается с одним из четырех пуансонов, которые вращаются в вертикальной плоскости. Поворотный стол вращается при помощи пневмоцилиндра через храповик и палец, фиксируется в строго заданном положении игольчатым фиксатором. Пневмоцилиндр подвешен к одной из трех колонн, соединяющих опорную плиту поворотного стола с основанием машины. На основании укреплен пневмоцилиндр прессующего механизма, который приводит в возвратно-поступательное движение горизонтальный ползун, а от него через палец со втулкой-траверсу и две штанги, сообщает возвратно-поступательное вертикальное движение траверсе с корпусом пуансонов и механизмов возврата верхних выталкивателей отливок.

После заливки порции расплавленного металла в матрицу в левую часть цилиндра под давлением подается воздух, который через вертикальный и горизонтальный ползуны, траверсы и штанги передает движение на пуансоны.

Пуансоны, опускаясь, заходят в матрицу и уплотняют металл в момент его кристаллизации. Для предотвращения разбрызгивания металла вместе с пуансоном опускается защитный кожух. Одновременно механизм возврата верхних толкателей возвращает их в исходное положение. Включается обратный ход, и пуансоны поднимаются в верх. Затем отливка выталкивается из матрицы и убирается специальным съемником, поворотный стол разворачивается на 90 ⁰ , и процесс начинается сначала.
