Результат выполнения конструкторской разработки.

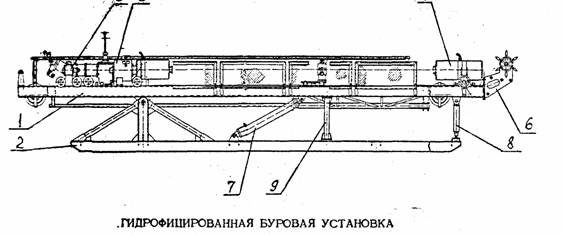

Все механизмы, входящие в гидрофицированную буровую установку ГБУ-2, смонтированы на раме податчика 1 (см. рисунок), прикрепленной к основанию 2, и приводятся в действие от отдельного силового агрегата (гидропривода). Установка имеет перемещающийся вращатель 3, используемый для наращивания бурильного инструмента без отрыва его от забоя, и совместно с податчиком выполняет работу по спуску-подъему инструмента и его подачу при бурении. Так же его используют при заталкивании фильтровой колонны. Мощность и кинематика вращателя обеспечивают свинчивание-развинчивание бурильных труб. Трубодержатель 4 осуществляет задержку колонны бурильных труб при выполнении вспомогательных операций в процессе бурения. Податчик осуществляет принудительную подачу, спуск и подъем инструмента. Подвижный люнет 5 служит для поддержания и центрации свободного конца рабочей штанги в процессе бурения. Трубозахватные центратор 6 обеспечивает задержку (захват) долотной компоновки, обсадных труб и фильтров и предохраняет кулачки трубозахвата от износа.

Сварное металлическое основание, шарнирно связанное с рамой податчика, предназначено для фиксации рамы податчика как в транспортном , так и в рабочем состоянии. Подъем рамы податчика на заданный угол бурения (при монтаже) может осуществляться гидроцилиндром подъема 7 или спаренным винтовым домкратом 8. Между рамой податчика и основанием имеется опора 9. Вся гидравлическая система буровой установки питается от отдельного силового агрегата, который включает в себя электродвигатель, фрикционную муфту сцепления, узел привода раздаточной коробки, раздаточную коробку, два мотор-насоса, два щестеренчатых насоса, маслоблок, пульт управления с гидроаппаратурой и контрольно-измерительные приборы.
