Результат выполнения конструкторской разработки.

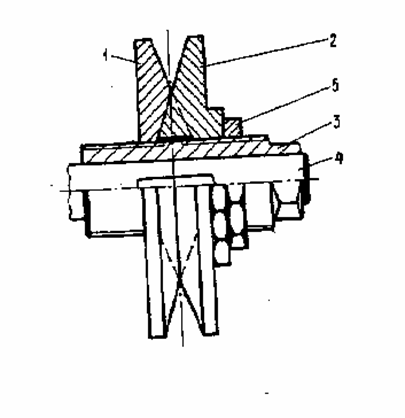

Шкив клиноременного вариатора содержит диски 1 и 2 (см.рисунок) с ребрами для их вхождения друг в друга при осевом смещении и радиальной фиксации, на внутренней поверхности которых выполнена резьба разного направления и одного шага Б, В, а на наружной - грани под ключ, конические поверхности для ремня, втулку 3, соединенную с валом 4 с помощью шпонки. На ее наружной поверхности выполнена резьба разного направления и одного шага и на одном конце - грани под ключ, контргайку 5 для фиксации дисков от осевого перемещения после установки требуемого расчетного диаметра.

Шкив вариатора работает следующим образом.

Для изменения расчетного диаметра в процессе регулировки одним ключом удерживается втулка, а вторым вращают диск 2. При этом усилие передается и на диск 1 через ребра. Таким образом оба диска вращаются в одну сторону, а за счет разного направления резьб они приближаются или удаляются друг от друга в зависимости от направления вращения диска 2.

После выполнения регулировки диски фиксируются контргайкой.

Установка расчетного диаметра осуществляется поворотом диска 2 относительно стрелки так, чтобы стрелка показывала на нужное деление на шкале с расчетными диаметрами, а затем диск 2 фиксируется контргайкой. В таком рабочем положении шкив вариатора строго сохраняет заданный расчетный диаметр независимо от натяжения ремня, так как жесткое соединение дисков с втулкой позволит надежно сохранять размеры расчетных диаметров.

Такая конструкция применяется там, где диски не заторможены и могут свободно вращаться под воздействием усилий, приложенных к ним, например, в генераторных установках автомобильной техники, которые в результате применения такого шкива вместо обычного могут использоваться на разных марках автомобилей.
