Результат выполнения конструкторской разработки.

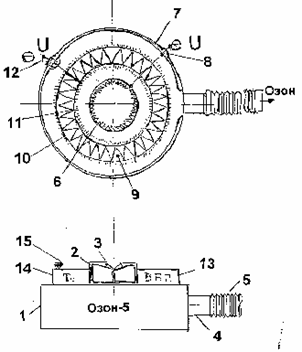

Устройство"Фостер-1"состоит из диэлектрического корпуса 1 (см.рисунок), выполненного из винипласта с входным воздушным патрубком 2, расположенным по осевой линии корпуса, в который вмонтирован электрический вентилятор 3 на 220/380 В. Выходной воздушно-озонный патрубок 4 расположен на боковой поверхности корпуса и подключен гибким гофрорукавом 5 из полиэтиленовой пленки к приточной вентиляции овощехранилища. Внутри корпуса установлен центральный положительный электрод 6 из алюминиевой фольги кольцевого типа, который подключен изолированным проводом к боковому электроду 7, также из алюминиевой фольги с положительным потенциалом от высоковольтной положительной клеммы 8.Между кольцевыми электродами 6 и 7 в корпусе установлен каркас 9 из гофрированного картона, на наружной поверхности которого закреплен боковой отрицательный электрод 10 из углеродного мелковолокнистого материала"Оксилон-24". Электрод соединен проводником с центральным отрицательным электродом 11, который расположен на внутренней поверхности каркаса и также выполнен из того же материала с общим подключением на отрицательную клемму 12.

Питание прибора осуществляется от высоковольтного блока питания 13, который в свою очередь получает питание от сети 220/380 В или от аккумуляторов 6/12 В.

Включение первичного питания ВБП 13 производится автоматически таймерным регулируемым электрическим блоком 14, который имеет ручку со шкалой 15 для установки времени работы прибора и времени его отключения в зависимости от объема хранилища, степени его заполнения продукцией, состояния сохраняемой овощной, фруктовой и другой сельскохозяйственной продукции.

Устройство работает следующим образом.

Его устанавливают в служебном помещении специализированного овощехранилища с проводкой и розеткой или в комнате рядом с подвалом.

Гибкий гофрорукав помещают в окно приточной вентиляции хранилища, а если их несколько, то используют делители газового потока типа"тройники", которые соединяют дополнительными гофрорукавами со всеми окнами приточной вентиляции.

Ручкой по шкале таймера устанавливают рабочий режим подачи озона и отрицательных аэроионов в хранилище и время их взаимодействия с продукцией.
