Результат выполнения конструкторской разработки.

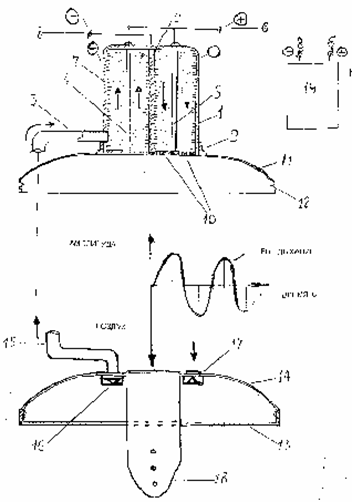

Устройство состоит из двухкамерного корпуса 1 (см.схему) озонатора, который снизу снабжен крышкой 2 с байонетным соединением. К корпусу подключена подводящая воздух трубка 3 в первую камеру с гладким"+"электродом 4 и во вторую камеру с гладким"+"электродом 5. Эти электроды соединены между собой и выведены на клемму 6"+" 1,3 кВ. На стенках камер закреплены излучающие озон электроды 7, которые выполнены из игольчатого углеродного материала марки НТМ-200 и подключены к отрицательному потенциалу через клемму 8"-" 1,3 кВ. Между камерами озонированный воздух проходит через промежуточное окно 9, а максимально насыщенный озоном и"-"аэроионами - через выходные окна 10 второй камеры и попадает в эластичную маску 11, которая устанавливается по периметру очага поражения на коже пациента и уплотняется прижимными гофрами 12 из полиэтилена, применяемого в пищевой и медицинской промышленности.

Прибор имеет воздушный насос, корпус 13 которого также выполнен из экологически чистого пластика и сверху снабжен мембраной 14 привода, последняя выполнена из упругой резины с воздухоотводящей трубкой 15. Насос снабжен выпускным 16 и впускным 17 воздушными клапанами лепесткового типа и устанавливается под ремень 18 привода, которым является штатный поясной ремень пациента, что обеспечивает автоматическую и ритмичную подачу воздуха в прибор в соответствии с частотой и амплитудой дыхания пациента.

Блок питания 19 содержит шестикаскадный умножитель напряжения при питании от сети переменного тока 220 В или преобразователь напряжения с указанным умножителем при питании от батареи или аккумулятора 4-6 В в полевых условиях.

Устройство работает следующим образом.

Маска с гофрами устанавливается по периметру очага поражения на коже пациента и фиксируется от механических перемещений. Плоский диафрагменный насос помещают под слегка ослабленный поясной ремень пациента и проверяют подачу воздуха из трубки в соответствии с частотой и амплитудой дыхания пациента.

Трубку подключают к подводящей трубке и включают блок питания устройства к сети. При движении мембраны вверх открывается впускной клапан и воздух поступает в насос. При движении мембраны вниз открывается выпускной клапан и воздух подается в первую камеру корпуса озонатора, где в режиме коронирующего разряда с острых углеродных игл электродов стекает озон и"-"аэроионы. Последние перемешиваются с воздухом и через промежуточное окно поступают во вторую камеру озонатора, где концентрация озона"-"аэроинов повышается до 10 ⁸-10 ¹⁰ на 1 куб.м., что достаточно для обработки ран средней и высокой степени тяжести. Через выходные окна газовая смесь поступает внутрь эластичной маски и взаимодействует с поврежденными тканями, обеспечивая дезинфецирующий в широком антимикробном спектре эффект, заживляющее и тонизирующее действие на различные органы, слой тканей, эпителий кожи.

Для получения устойчивого положительного физиотерапевтического эффекта аэрозонного лечения травм, проникающих рам и т.д. средней степени достаточно проведение 5-6 сеансов по 15-20 мин каждый.
