Результат выполнения конструкторской разработки.

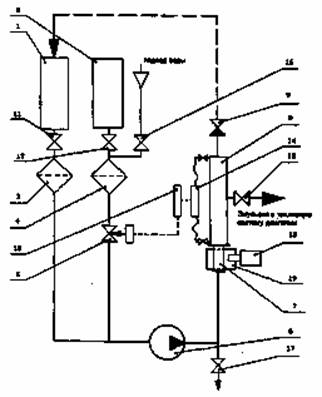

Установка содержит емкости для топлива 1 (см. рис.) и воды 2, фильтры топлива 3 и воды 4, электромагнитный клапан 5, топливоподкачивающий насос 6 с электроприводом, диспергатор в виде реактора 7 для приготовления водотопливной эмульсии. Реактор 7 представляет собой цилиндр, сделанный из материала, способного пропускать лазерные лучи, например кварцевое стекло. Внутренняя полость реактора 7 с одной стороны соединена с колонкой 8 и через проходной невозвратный клапан 9 - с линией перепуска эмульсии в топливный бак, а с другой стороны сообщена трубопроводом с нагнетательной полостью топливоподкачивающего насоса 6, всасывающая полость которого через электромагнитный клапан 5, фильтры топлива 3 и воды 4, проходные клапаны 11 и 12 соединена с емкостями для воды 2 и топлива 1. Разборная колонка 8 через проходной клапан 13 соединена с системой питания двигателя, а с другой стороны сообщена с первичным преобразователем плотности 14, соединенным электрической связью с вторичным преобразователем плотности 15, который управляет электромагнитным клапаном 5. Возможно подключение установки к стационарной водопроводной сети через клапан 16. В нижней части реактора 7 установлен спускной клапан 17. С боковой стороны реактора 7 расположен лазер 18 с отражателем 19.
