Частное техническое решение, имеющее самостоятельное значение.

Фундаменты здания часовни - ленточные из сборных бетонных блоков по сборным железобетонным фундаментным плитам. Глубина заложения фундамента от планировочной отметки земли - 2,3 м. Основанием фундаментов являются пылеватые пески средней плотности, насыщенные водой. В проекте с помощью вертикальной планировки предусмотрен отвод атмосферных осадков за территорию часовни, грунтовые воды вскрыты на глубине 1,8 м. от существующей отметки земли, заложение грунтовых вод от планировочной отметки составит 3,0 м.

Кирпичные стены часовни и барабана выполняются из полнотелого кирпича М100, Мрз25 на сложном растворе М50.

Перемычки сборные железобетонные по серии 1.038.1-16.1. Перекрытие монолитное железобетонное из бетона КЛ.В20, совмещенное с монолитными железобетонными балками, несущими кирпичный барабан. Балки армируются арматурными каркасами, плита - арматурными сетками. Кирпичный барабан перекрывается монолитной железобетонной плитой, в которой устанавливаются закладные детали для крепления металлических конструкций купола. Наружная поверхность закладных деталей и металлических элементов купола защищена антикоррозийным покрытием.

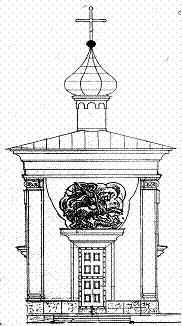

Рис. Часовня Георгия Победоносца
