Частное техническое решение, имеющее самостоятельное решение.

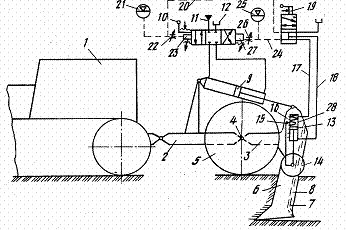

Кабелеукладчик содержит тягач 1 (см. рис.), прицепную раму 2 и нож 6 с каналом 7 для прохода кабеля 8. На ноже 6 установлен следящий механизм задания глубины траншеи, выполненный в виде гидроцилиндра - датчика (ГД) 13 с опорным катком 14. Гидропривод управления ножом 6 содержит силовой гидроцилиндр (ГЦ) 9, трехпозиционный гидрораспределитель (ГР) 10 с управлением от ГД 13 и двухпозиционный ГР 19. При движении тягача 1 на подъем, в связи с преодолением неровности опорной поверхности, происходит выглубление ножа 6. Корпус ГД 13 поднимается относительно штока и катка 14, который прижимается пружиной 28 к опорной поверхности. Перемещение корпуса ГД 13 вызывает увеличение давления рабочей жидкости в его штоковой полости. Оно передается в камеру 23 управления ГР 10, и золотник ГР 10 перемешается вправо от нейтральной позиции. Поршневая полость ГЦ 9 сообщается с источником гидроэнергии, а штоковая полость - со сливом. С помощью ГЦ 9 нож 6 заглубляется до восстановления заданной глубины прокладки кабеля 8. Можно изменить величину заданной глубины прокладки кабеля 8 используя ручное управление ГР 10 и осуществляя контроль глубины по шкале 16 стрелки 15.

Рис. Кабелеукладчик
