Результат выполнения конструкторской разработки.

Установка (рис. 1) состоит из колонны 3, по которой с помощью электропривода 1, вверх-вниз перемещается консоль 6, связанная с винтом вертикального хода при помощи кольцевой насадки 4. На консоли с возможностью горизонтального перемещения смонтирована каретка, несущая шлифовальную головку 9. Головка с кареткой соединена шарнирно, что позволяет поворачиваться на необходимый угол в процессе работы. Горизонтальное передвижение шлифовальной головки осуществляется от электропривода 5 через ходовой винт7. Усиление прижима инструмента к обрабатываемому изделию 12 автоматически регулируется движением противовеса 8. Ход вертикального и горизонтального перемещений шлифовальной головки ограничивается конечными выключателями.

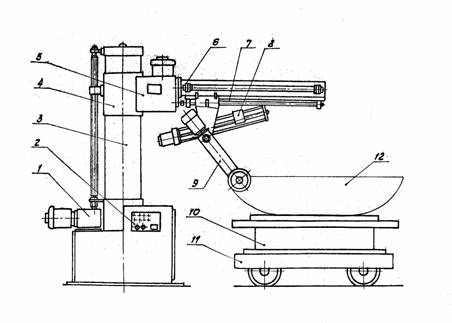

Рис.1. Установка с выкатной тележкой для шлифования днищ.

На самоходной выкатной тележке 11 смонтирован поворотный стол 10 с планшайбой для размещения на ней обрабатываемого днища. Длина рельсового пути для тележки определяется технологическими потребностями в каждом конкретном случае.

Регулирование частоты вращения планшайбы поворотного стола (а также обрабатываемого днища), величины горизонтального и вертикального перемещения шлифовальной головки производится бесступенчато в связи с применением электродвигателей постоянного тока.

Управление работой установки осуществляется с пульта 2 одним оператором.

Установка работает следующим образом.

Обрабатываемое изделие размещается на планшайбе поворотного стола, и самоходная выкатная тележка транспортирует его в зону действия инструмента шлифовальной головки, где фиксируется в нужном положении. После определения необходимых технологических параметров с пульта управления включаются приводы горизонтального и вертикального перемещения шлифовальной головки, вращения инструмента, а на выкатной тележке привод вращения планшайбы поворотного стола, и производится обработка днища до требуемой степени шероховатости поверхности.

Готовое изделие транспортируется выкатной тележкой к месту складирования или сборки с корпусом аппарата.
