Результат выполнения конструкторской разработки.

Представляет собой бункер кесонного типа и состоит (см. рис.)

из металлического кожуха 1, армированного для жесткости швеллерами 2 и футерованного огнеупорным кирпичем 3.

Сбоку установки выполнена топка 6, в которую введены две двухпроводные газовые горелки 5.

Над топкой установлен колосник 4 из литой жаропрочной стали, на который с помощью магнитной шайбы загружается крупнокалиберная шихта 7 для обезжиривания и подогрева или устанавливаются короба-корзины с мелкокусковой шихтой.

Для отвода продуктов сгорания над установкой (бункером) смонтирован вытяжной зонт 8, через который отходящие газы поступают в систему очистки или используются для подогрева воздуха, воды и т.п.

Работает установка для обезжиривания и подогрева шихты, как правило, в спаренном виде. Если в одном бункере происходит тепловая обработка шихты, то из другого идет выгрузка и загрузка материала с помощью магнитной шайбы или коробами.

Перед включением газовых горелок в бункер загружается промасленная шихта или устанавливаются короба с материалами, которые необходимо подвергнуть тепловой обработке, после чего над ним устанавливается вытяжной зонт и с помощью запальников разжигаются газовые горелки. За счет тепла продуктов сгорания происходит выжигание масла с СОЖ и при необходимости подогрев шихты до необходимой температуры. Одновременно с этим из второго бункера отбирается готовая к переплаву шихта и загружается следующая порция.

После окончания процесса обработки шихты в первом бункере и полной загрузке второго- вытяжной зонт перемещают на второй бункер и тепловую обработку производят в нем, тогда как первый бункер разгружается.

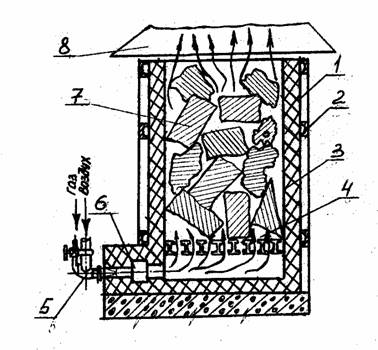

Рис. Установка для обезжиривания и подогрева скрапа.
