Номер

54-226-02

Наименование проекта

Зернодробилка ЗД2

Назначение

Для переработки предварительно очищенного зерна на корм скоту.

Рекомендуемая область применения

Переработка зерновых культур на фермерских хозяйствах, предприятиях потребкооперации, колхозах и совхозах.

Описание

 Описание к ИЛ № 54-226-02

Результат конструкторской разработки.

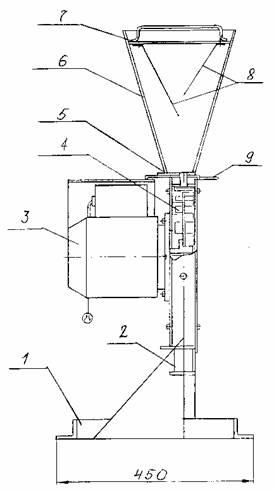

Зернодробилка (рис. 1) состоит из сварной стойки 1, на которой установлен статор, состоящий из корпуса 5 и приваренных к нему стальных лент с уголками. К стойке крепится двигатель 3, на валу которого установлен ротор 4. К корпусу статора крепится выпускной патрубок 2 и питающий бункер 6 с вложенным в него ситом 7 с металлоуловителями 8.

Для регулирования подачи продукта служит входная заслонка 9.

Перед началом работы закрывают входную заслонку на питающем бункере. Под выпускной патрубок ставится приемная тара. Затем заполняется питающий бункер зерном через сито с металлоуловителями. Зернодробилка включается в работу, открывается входная заслонка, которая регулирует поток зерна в рабочий орган, тем самым регулируя крупность помола. При необходимости производят очистку металлоуловителей.

Рис. 1. Зернодробилка ЗД2

Преимущества перед известными аналогами

Малые габаритные размеры, простота в эксплуатации, большой срок службы.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Внедрение зернодробилки позволяет повысить производительность труда при изготовлении корма скоту в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

20.05.2002
